Армированное стекло

Что такое армированное стекло

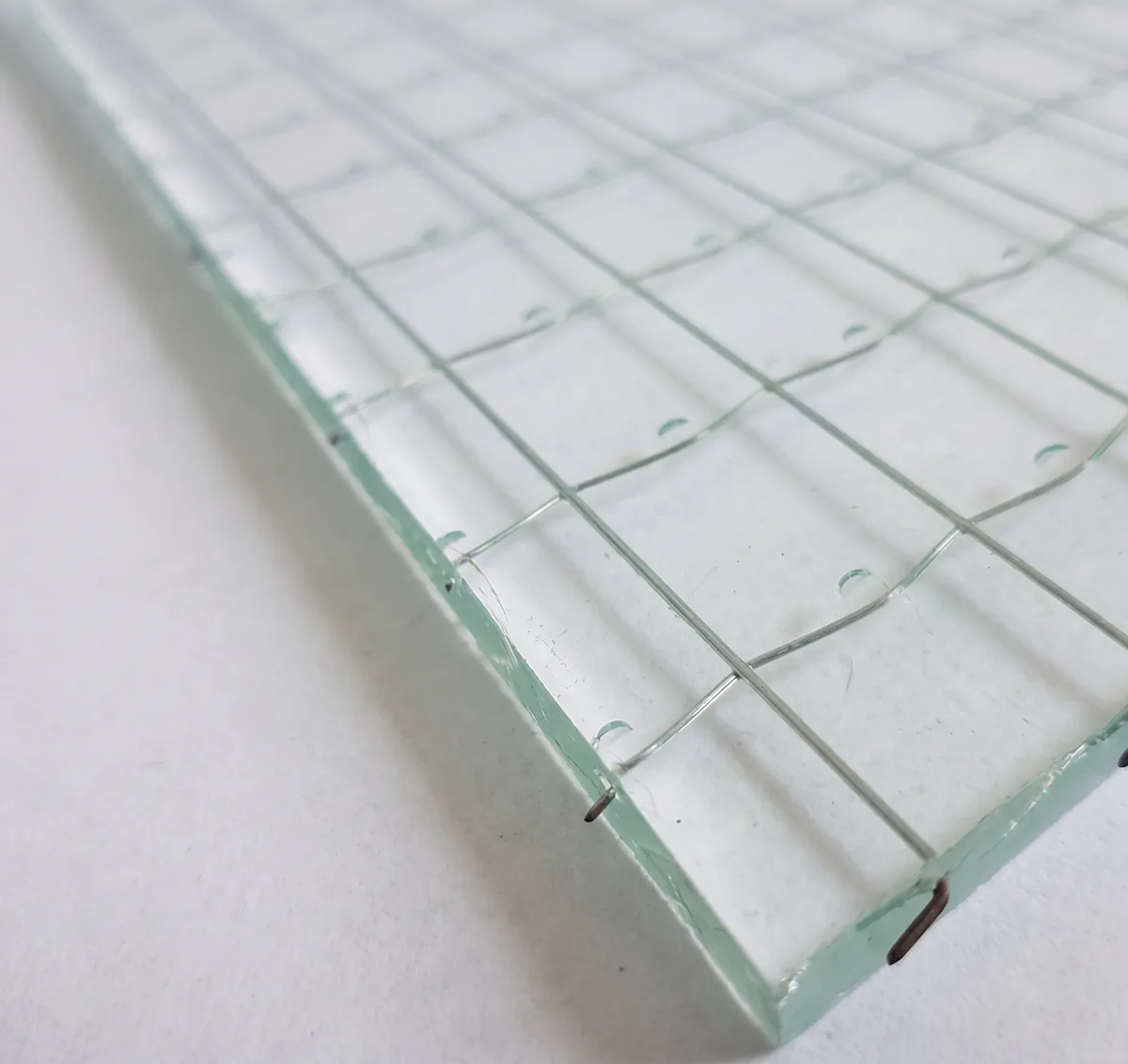

Армированное стекло — это силикатное листовое стекло с закатанной внутрь сварной металлической (стальной) сеткой; в быту его называют «стекло с сеткой» или проволочным стеклом. Сетку вводят в стекломассу при непрерывном прокате между валками, поэтому у ходового армированного стекла одна сторона практически гладкая, а вторая — с рельефом. ГОСТ 7481-2013 требует стальную проволоку диаметром не менее 0,42 мм (п. 5.2), а размер ячейки оставляет договору поставки и ограничивает смещение проволоки — не более 15 мм на метр (п. 5.1.2). У армированного стекла на складе Стеклотрейд ячейка сетки 12,5 × 12,5 мм; на рынке встречаются ячейки от 12,5 × 12,5 до 25 × 25 мм, поэтому размер ячейки уточняют по конкретной партии, а не по марке стекла.

Виды армированного стекла по ГОСТ 7481-2013

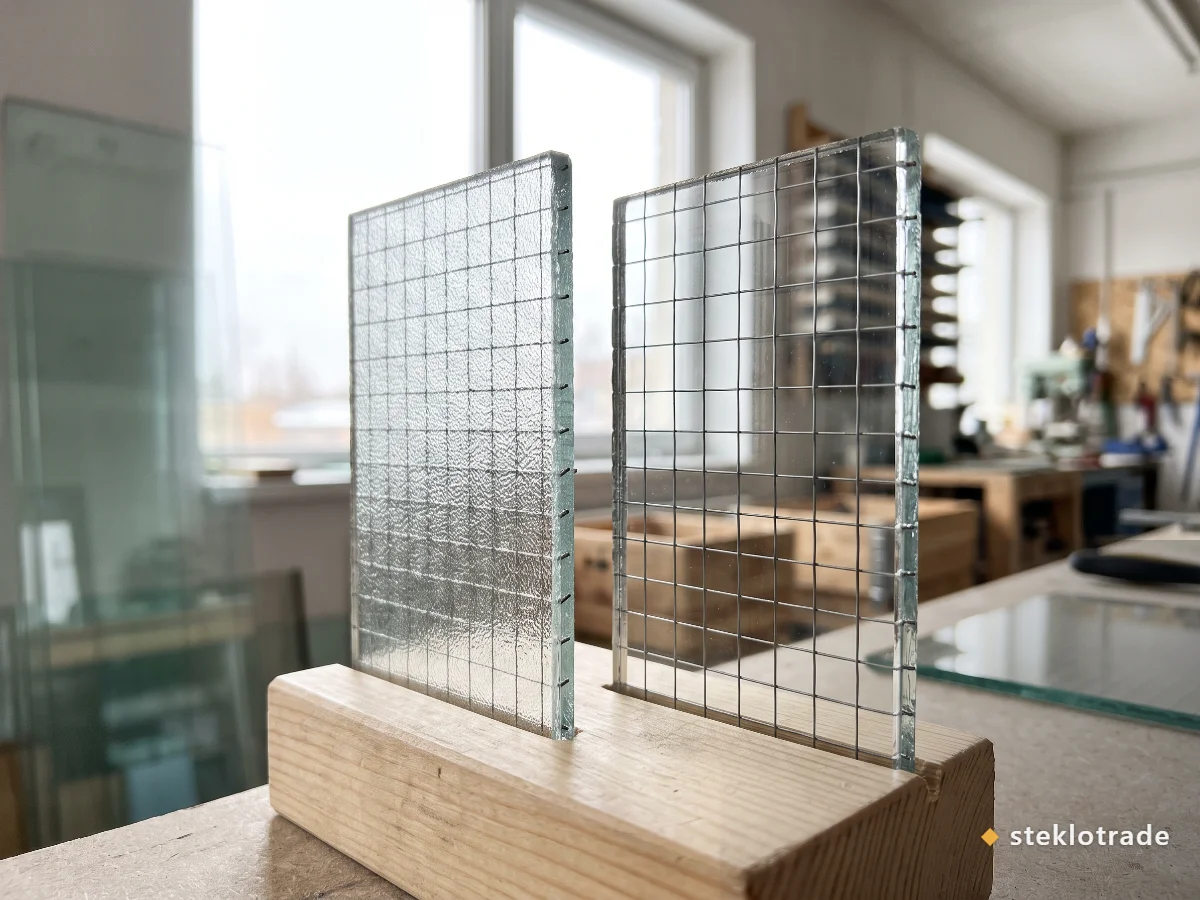

ГОСТ 7481-2013 делит армированное стекло по четырём признакам, и каждый входит в условное обозначение листа. По поверхности армированное стекло бывает узорчатым (Ау) и полированным (Ап): прозрачное армированное стекло — это полированное Ап, а узорчатое Ау с рельефной стороной рассеивает свет, как узорчатое стекло без сетки. По цвету армированное стекло бывает бесцветным и окрашенным в массе, по назначению — декоративным, безопасным (классы защиты СМ1–СМ4 по ГОСТ 30826) и огнестойким (пределы огнестойкости E15–E60), по размерам — твёрдых (ТР) и свободных (СВР) размеров. Пример обозначения армированного стекла из стандарта: «Ап – СМ1 – E30 – ТР – 6 × 1200 × 800 ГОСТ 7481-2013»; текст стандарта в PDF — на странице ГОСТы на стекло.

Светопропускание армированного стекла тоже нормировано: у бесцветного узорчатого листа 6 мм коэффициент направленного пропускания света — не менее 0,80, у полированного 7 мм — не менее 0,84 (п. 5.1.5, таблица 5 ГОСТ 7481-2013). Ходовое армированное стекло, которое поставляет Стеклотрейд, — узорчатое бесцветное Ау свободных размеров.

Толщина армированного стекла

Номинальная толщина армированного стекла по ГОСТ 7481-2013 — 6, 7, 8, 9 или 10 мм, и для каждой толщины стандарт задаёт своё предельное отклонение. Ходовое армированное стекло — узорчатое номиналом 6 мм: фактическая толщина листа около 5,5 мм укладывается в допуск ±0,6 мм, поэтому в каталогах армированное стекло часто подписывают «5,5 мм» или «5–6 мм». Таблица 1 ГОСТ 7481-2013 нормирует толщины армированного стекла 6–10 мм; армированного стекла 4 мм в продаже нет.

Предельные отклонения по толщине, мм — таблица 1 ГОСТ 7481-2013.

Размеры листа армированного стекла

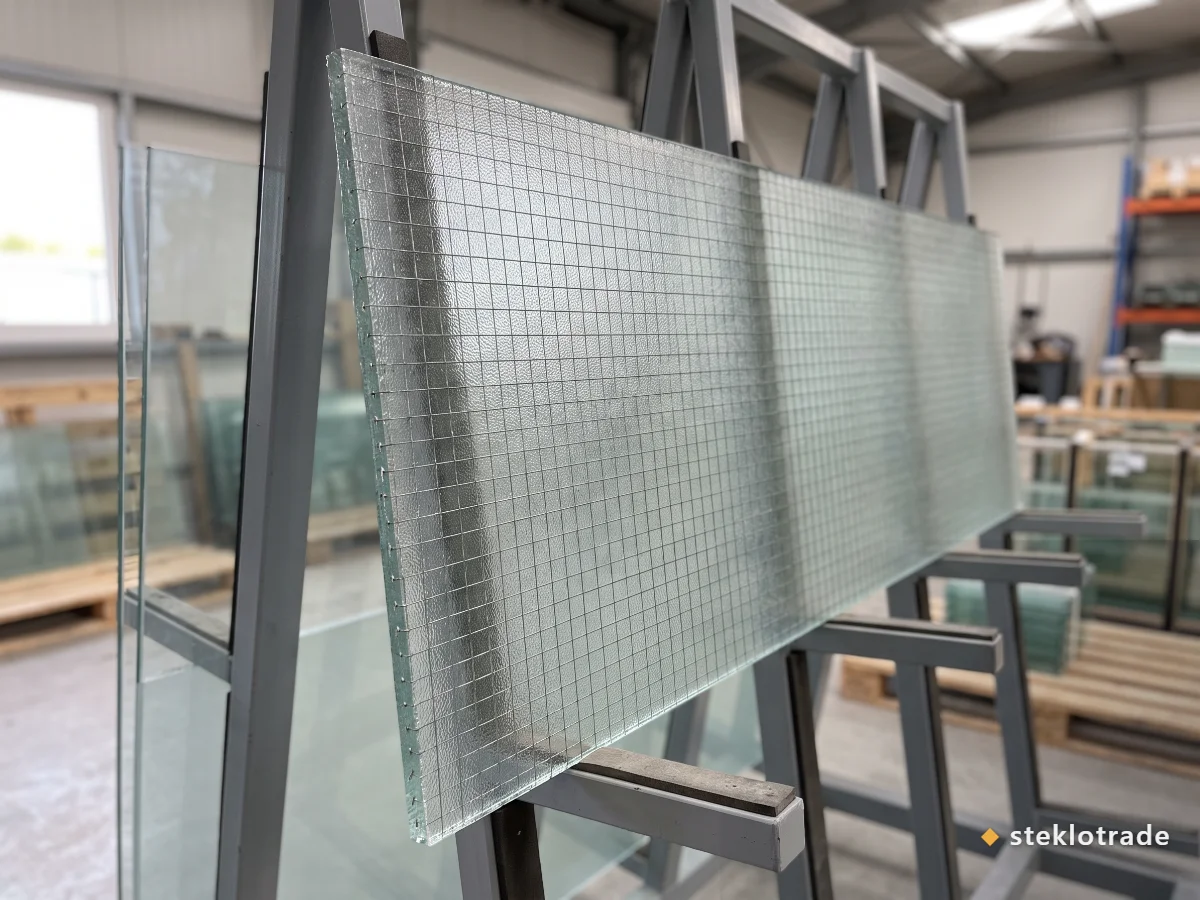

Армированное стекло поставляют листами свободных размеров: на складе Стеклотрейд два формата — 2500 × 1860 мм и 2100 × 1510 мм. Лист 2500 × 1860 мм даёт 4,65 м² полотна против 3,17 м² у формата 2100 × 1510 мм, поэтому крупные вставки из него выкраивают с меньшим отходом. Для листов свободных размеров ГОСТ 7481-2013 (п. 4.7, табл. 2) допускает отклонение по длине и ширине ±4 мм, для армированного стекла твёрдых размеров — ±2 мм при стороне до 3000 мм и ±3 мм свыше. Лист армированного стекла можно купить целиком (армированное стекло 5,5 мм 2100 × 1510), а детали по вашим размерам режут из листа. Режут армированное стекло не так, как обычное: надрез делают с гладкой стороны и только вдоль линий сетки — прямоугольными деталями, а саму проволоку после разлома подрезают. Косой рез и фигурная деталь из армированного стекла невозможны. Правила раскроя и цена реза собраны на странице резка армированного стекла.

Огнестойкость армированного стекла

Армированное стекло применяют в огнестойких конструкциях от E15: ГОСТ 7481-2013 (п. 4.4, 5.1.10) выделяет огнестойкое армированное стекло с пределами E15–E60, где «E» — сохранение целостности при пожаре по ГОСТ 30247.0. При нагреве лист трескается, но стальная сетка не даёт армированному стеклу осыпаться и сохраняет целостность остекления. Класс огнестойкости не является свойством любого листа армированного стекла: армированное стекло применяют в дверях и окнах класса E, а класс подтверждают испытания конструкции и документы на партию. Теплоизоляцию (I) армированное стекло не обеспечивает, поэтому там, где нормы требуют теплоизоляции, применяют многослойное противопожарное стекло.

Прочность армированного стекла

Армированное стекло не прочнее обычного — это самый живучий миф о стекле с сеткой. Стальная сетка создаёт внутри листа неоднородность, и по механической прочности армированное стекло уступает обычному отожжённому стеклу той же толщины: справочная прочность на изгиб по приложению А ГОСТ 7481-2013 — 8 МПа у узорчатого и 11 МПа у полированного армированного стекла. Ценность армированного стекла — в характере разрушения: треснувший лист держится на сетке и не выпадает из проёма осколками. Для остекления с требованием к защите ГОСТ 7481-2013 выделяет безопасное армированное стекло классов СМ1–СМ4 по ГОСТ 30826; класс указывают в обозначении и документах на партию.

Можно ли закалить армированное стекло

Армированное стекло не закаливают. ГОСТ 7481-2013 закалку армированного стекла не предусматривает, а стальная сетка нарушает однородность листа, которая нужна для закалки. Стеклотрейд армированное стекло не закаливает, кромку армированного стекла не обрабатывает (ограничения материала — на странице обработка стекла) и не продаёт «закалённое армированное стекло»: если нужна механическая прочность, выбирают закалённое стекло, если нужно удержание осколков без сетки — триплекс.

Армированное стекло для дверей

Армированное стекло для дверей берут там, где полотно должно удержать осколки и сохранить целостность остекления: двери лестничных клеток и технических помещений. Для дверей класса E — см. раздел об огнестойкости армированного стекла. Для дверных вставок Стеклотрейд режет армированное стекло номиналом 6 мм по размеру проёма с учётом захода в штапик; резка идёт только вдоль сетки, а стекло отдаём готовым к установке — вставит его в дверь ваш мастер. Для межкомнатной двери в местах с риском удара армированное стекло безопасным не считают — там выбирают закалённое стекло или триплекс (см. стекло для межкомнатной двери).

Армированное стекло и триплекс: разница

Армированное стекло и триплекс удерживают осколки по-разному. В армированном стекле стальная сетка находится внутри одного листа; в триплексе осколки удерживает полимерная плёнка между двумя стёклами, и стойкость к удару и пробитию у триплекса выше. Многослойное противопожарное стекло с теплоизоляцией — отдельное изделие, и армированное стекло его не заменяет. У армированного стекла своя ниша: бюджетное удержание осколков и целостность проёма.

Цена армированного стекла

Цена армированного стекла у Стеклотрейд зависит только от формы поставки: ящик примерно на 100 м² — 3500 ₽/м², отдельный лист 2500 × 1860 или 2100 × 1510 мм — 4000 ₽/м², раскрой по вашим размерам — от 4900 ₽/м²; к заказу армированного стекла разово добавляется такса 1500 ₽. Стоимость деталей из армированного стекла зависит от размера и числа резов: мелкие детали до 0,5 м², узкие полосы и сверхбольшие элементы считаются с наценкой. Опт — в разделе стекло оптом, детали в размер — на странице стекло по размерам, точный расчёт — в калькуляторе. Стеклотрейд работает на рынке стекла с 1998 года и доставляет армированное стекло по Москве, Московской области и ближайшим регионам, возможен самовывоз.

Полный прайс — на странице прайс-лист на стекло и в PDF-файле.
