Формула стекла триплекс

Как читается формула стекла триплекс

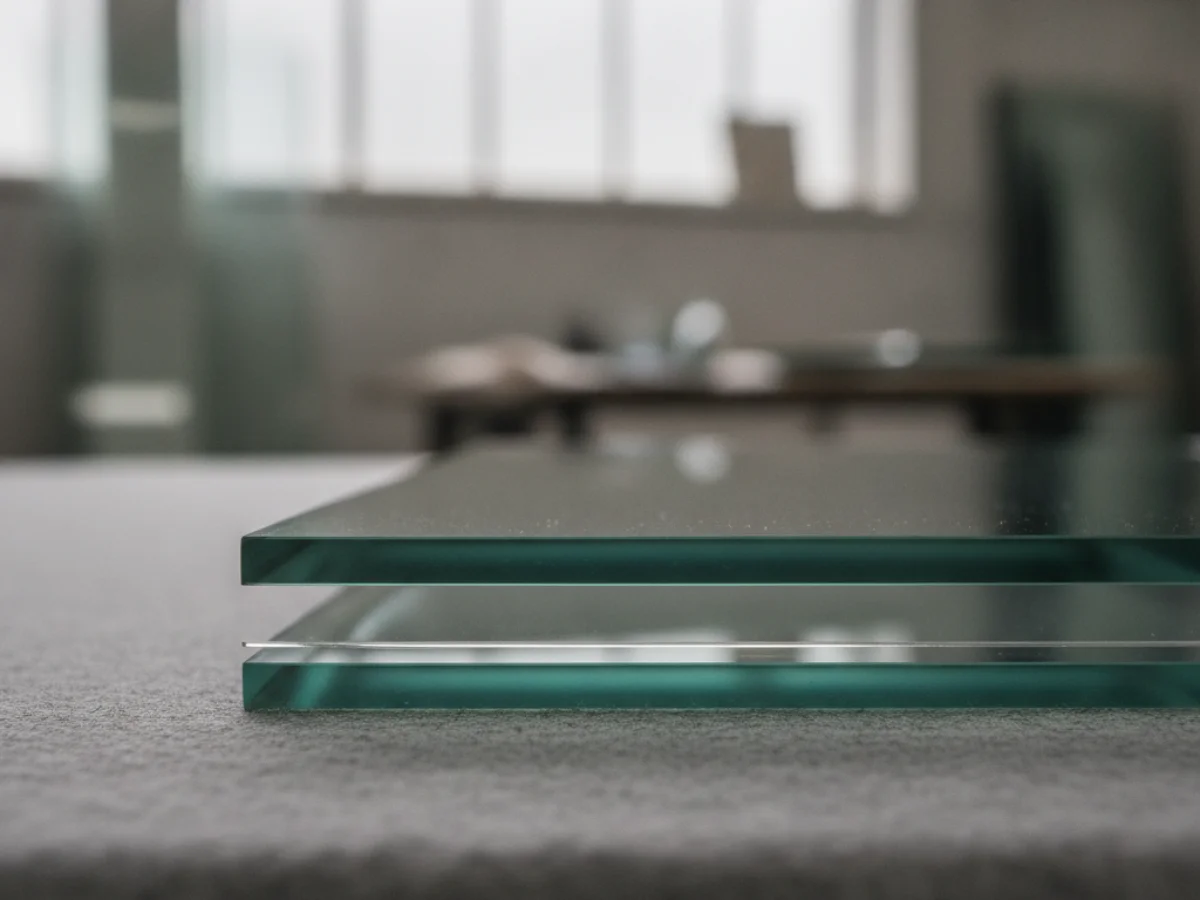

Формула стекла триплекс перечисляет слои детали от одного наружного стекла к другому: запись 4+4 означает два стекла по 4 мм, между которыми лежит плёнка EVA. Полная формула многослойного стекла по п. 3.11 ГОСТ 30826-2014 указывает толщины стёкол и промежуточных слоёв в миллиметрах через дефис — «4-0,76-4», а торговая запись 4.4.1 называет толщину первого стекла, толщину второго и число слоёв плёнки между ними. Симметричные формулы стекла триплекс — 3+3, 4+4, 6+6 — заказывают чаще всего, несимметричные записывают как 6+8. Формула задаёт сразу три параметра стекла триплекс: толщину детали, её вес и цену за квадратный метр.

Плёнка в стекле триплекс Стеклотрейд — EVA; в заказе достаточно записи вида 4+4.

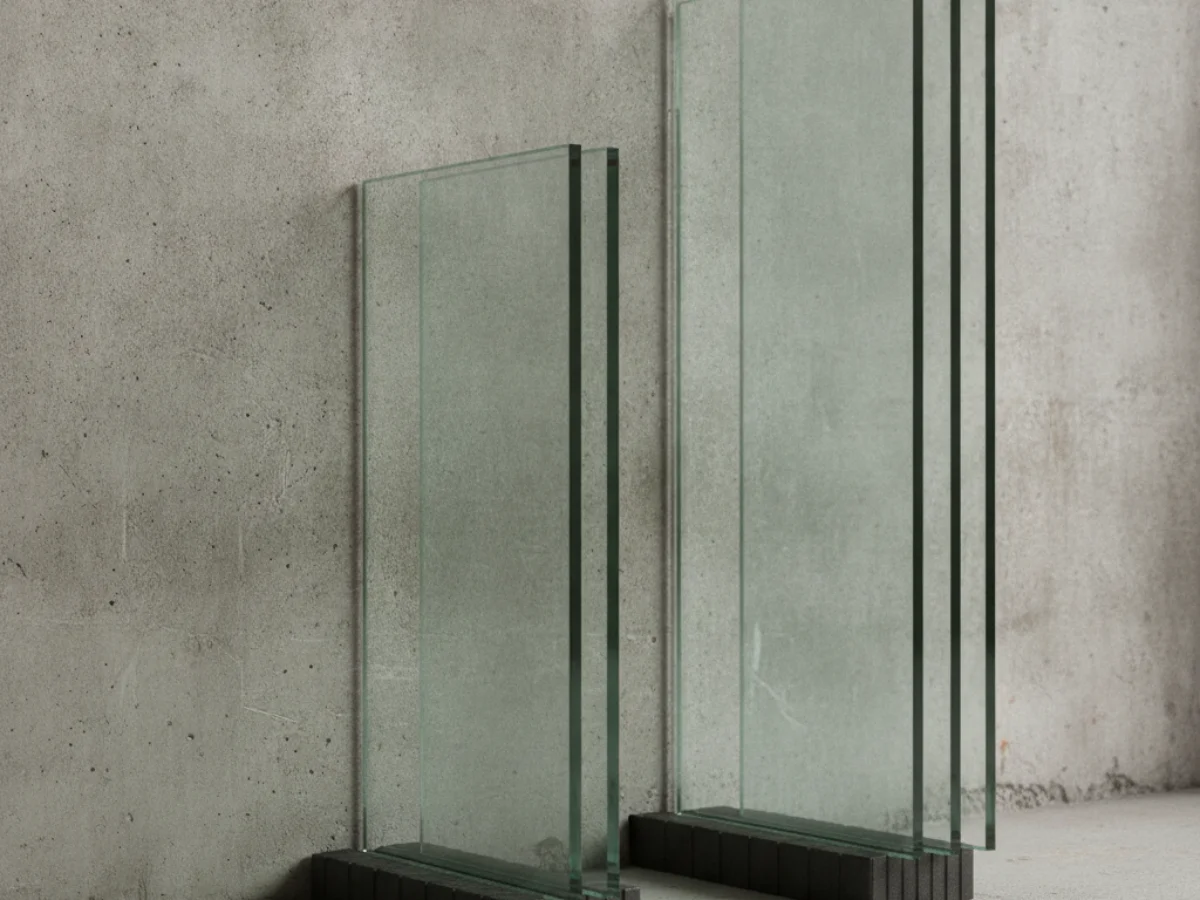

Толщина стекла триплекс по формуле

Толщина стекла триплекс равна сумме двух стёкол и плёнки между ними: у формулы 4+4 это 8 мм стекла плюс слой плёнки 0,38 мм, то есть около 8,4 мм готовой детали. По той же арифметике толщина стекла триплекс 3+3 — около 6,4 мм, 6+6 — около 12,4 мм, 8+8 — около 16,4 мм, 10+10 — около 20,4 мм. Номинальную толщину и состав слоёв многослойного стекла ГОСТ 30826-2014 предписывает фиксировать в договоре, а предельное отклонение толщины до 25 мм ограничивает ±0,6 мм (таблица 3). Поэтому в чертёж узла под стекло триплекс закладывают толщину с этим допуском, а не ровное число.

Толщина указана со слоем плёнки 0,38 мм; допуск по таблице 3 ГОСТ 30826-2014 — ±0,6 мм.

Вес стекла триплекс за квадратный метр

Вес стекла триплекс считают по стеклу: квадратный метр даёт 2,5 кг на каждый миллиметр суммарной толщины стёкол (как считают вес стекла), плёнка добавляет доли килограмма. Отсюда квадратный метр стекла триплекс 4+4 весит около 20 кг, 6+6 — около 30 кг, 8+8 — около 40 кг, 10+10 — около 50 кг. Считать удобнее сразу на полотно: деталь стекла триплекс 8+8 размером 2000×1000 мм — это уже около 80 кг, её переносят вдвоём и вертикально, не опирая на угол и не ударяя по торцу (п. 11.2 ГОСТ 30826-2014). Вес стекла триплекс определяет и подбор фурнитуры: петли и зажимы выбирают по массе полотна, а не по его формуле.

Расчёт по стеклу (2,5 кг/м² на 1 мм), без учёта плёнки.

Какую формулу стекла триплекс выбрать: перегородка, витрина, козырёк

Формулу стекла триплекс выбирают по задаче и по тому, что держит полотно. Мебельные вставки и полки закрывает стекло триплекс 3+3, межкомнатные двери и офисные перегородки — 4+4, витрины и перегородки во всю высоту этажа — 5+5 и 6+6, а над головой (козырьки, навесы) ставят закалённый триплекс 8+8 и 10+10. Стеклотрейд изготавливает стекло триплекс любой из этих формул по вашему чертежу, но конструкцию не рассчитывает и не монтирует: формулу под пролёт и нагрузку задаёт проект. Класс защиты многослойного стекла по ГОСТ 30826-2014 подтверждают испытанием конкретной формулы — сама по себе запись 8+8 класса не даёт.

Цена «от» за 1 м² готовой детали, шлифовка кромки считается отдельно по периметру. Для козырьков и навесов берут закалённый триплекс — от 5720 ₽/м² за 4+4.

Формула 4+4: толщина 8,4 мм, вес 20 кг/м²

Формула 4+4 — самая ходовая: два стекла по 4 мм, около 8,4 мм толщины, около 20 кг/м² веса, цена от 3330 ₽/м² плюс шлифовка кромки. Стеклотрейд режет стекло триплекс 4+4 в размер из листа 3210×2250 мм, обрабатывает кромку и сверлит отверстия под фурнитуру до склейки. Эту формулу стекла триплекс ставят в межкомнатные двери, офисные перегородки, витрины и мебельные фасады — там, где полотно не несёт нагрузки, но осколки опасны для людей. Закалённое исполнение стекла триплекс 4+4 стоит от 5720 ₽/м²: это сумма двух закалённых стёкол 4 мм.

Формула выбрана: закалка, стандарт, обработка

Что смотреть дальше, когда формула стекла триплекс выбрана:

Формула 6+6: толщина 12,4 мм, вес 30 кг/м²

Формула 6+6 — два стекла по 6 мм, около 12,4 мм толщины и около 30 кг/м²; цена от 4990 ₽/м² плюс шлифовка кромки, в закалённом исполнении от 8120 ₽/м². Стекло триплекс 6+6 Стеклотрейд собирает из двух стёкол, заранее вырезанных в один размер, — из листа такую формулу не режут. Формулу 6+6 берут для витрин, перегородок во всю высоту этажа и ограждений, где полотно крупное и жёсткость важнее веса. Максимальное полотно стекла триплекс 6+6 — 3000×2100 мм, а в закалённом исполнении 3000×2000 мм: предел задаёт печь закалки.

Формула 8+8: толщина 16,4 мм, вес 40 кг/м²

Формула 8+8 — два стекла по 8 мм, около 16,4 мм толщины и около 40 кг/м², то есть полотно 2000×1000 мм весит примерно 80 кг; цена от 6640 ₽/м², в закалённом исполнении от 10 580 ₽/м². Стекло триплекс 8+8 Стеклотрейд делает из двух стёкол одного размера и рекомендует для него закалённое исполнение: над головой — в козырьках и навесах — работает именно закалённый триплекс. Отверстия и вырезы в стекле триплекс 8+8 размечают заранее: в закалённом полотне сверлить уже нельзя. Монтаж Стеклотрейд не выполняет — изготавливает полотно по вашим размерам и отгружает.

Формулы 3+3 и 5+5: самые тонкие в ряду

Формула 3+3 — самая тонкая: около 6,4 мм, около 15 кг/м², от 2500 ₽/м² плюс шлифовка кромки. Стекло триплекс 3+3 и 4+4 Стеклотрейд режет в размер из листа, а 5+5 — около 10,4 мм, 25 кг/м², от 4160 ₽/м² — собирает из двух стёкол. Формулу 3+3 берут для мебельных вставок, полок и лёгких дверных заполнений, 5+5 — для витрин и перегородок среднего размера. Стекло триплекс 3+3 в закалённом исполнении Стеклотрейд не делает: стекло 3 мм в печь закалки не идёт, поэтому закалённый триплекс начинается с формулы 4+4.

Формула стекла триплекс из стёкол разной толщины

Формула стекла триплекс не обязана быть симметричной: Стеклотрейд собирает стекло триплекс 6+8 и другие сочетания разных толщин из двух стёкол, вырезанных в один размер. Толщина считается по тому же правилу — 6 мм плюс 8 мм плюс плёнка, около 14,4 мм, вес около 35 кг/м². Цена несимметричной формулы стекла триплекс складывается из двух стёкол: закалённый триплекс 6+8 стоит от 9350 ₽/м². Разные толщины в одной детали берут, когда надо усилить одну сторону полотна, — например, наружное стекло делают толще внутреннего.

Пределы формул: от 3+3 до 10+10

Формулы стекла триплекс у Стеклотрейд ограничены с двух сторон. Снизу ряд формул заканчивается на 3+3, и закалить эту формулу нельзя — закалённое исполнение начинается с 4+4. Сверху ряд упирается в 10+10 и в габарит полотна: 3000×2100 мм, а с закалкой 3000×2000 мм. Целыми листами стекло триплекс Стеклотрейд не отпускает: лист 3210×2250 мм уходит в раскрой как сырьё. Нет у нас и двух других исполнений — заливного триплекса на жидком полимере и гнутого (моллированного); чужое стекло в переработку не берём, монтажом не занимаемся. Плёнка в стекле триплекс одна — EVA: прозрачная, матовая, с тоном или цветная, цвет подбирает менеджер при заказе.

Как формула влияет на срок изготовления

Срок стекла триплекс отличается от формулы к формуле: 3+3 и 4+4 идут коротким путём — раскрой из листа и склейка, а 5+5 и толще требуют лишнего этапа, потому что два стекла выкраивают по отдельности. Ещё длиннее путь у закалённых формул от 4+4: перед склейкой каждое стекло проходит закалку — от 5 рабочих дней; срок закалки уточняйте при заказе: он меняется в зависимости от загруженности закалочной печи. Конкретную дату по вашей формуле стекла триплекс менеджер подтверждает вместе с расчётом. Все операции по порядку разобраны на странице производство стекла триплекс.
