Сверление стекла

Минимальная толщина стекла для сверления — 4 мм

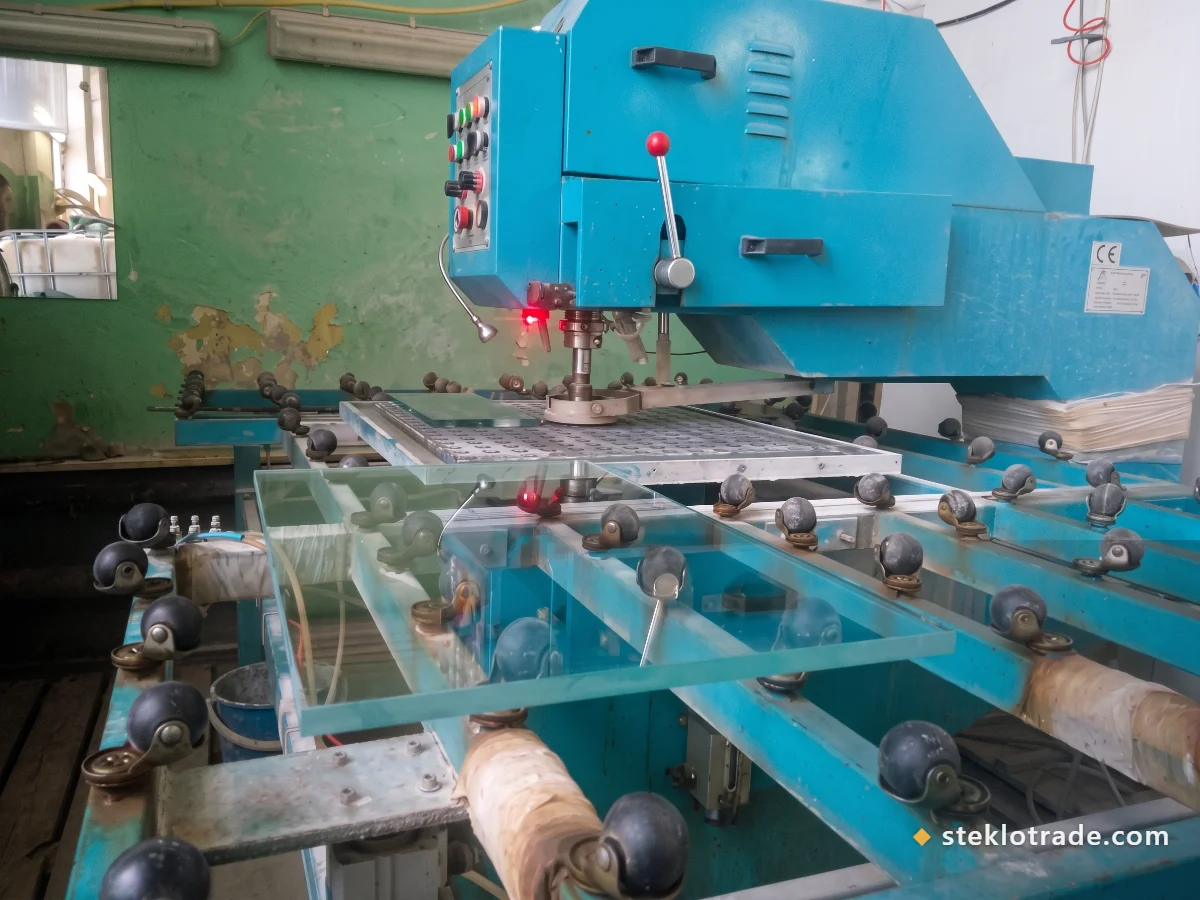

Сверление стекла начинается с толщины 4 мм: по п. 4.13.2 ГОСТ 30698-2014 отверстия выполняют в стекле толщиной не менее 4 мм, и это же ограничение мы держим для обычного стекла. Практический смысл ограничения простой: тонкий лист не держит усилие коронки и трескается от кромки отверстия. Сверление стекла 4, 5, 6, 8 и 10 мм — рабочие толщины нашего цеха; те же толщины уходят в закалку. Отверстия в зеркальном полотне — другая операция и другая страница: сверление зеркала.

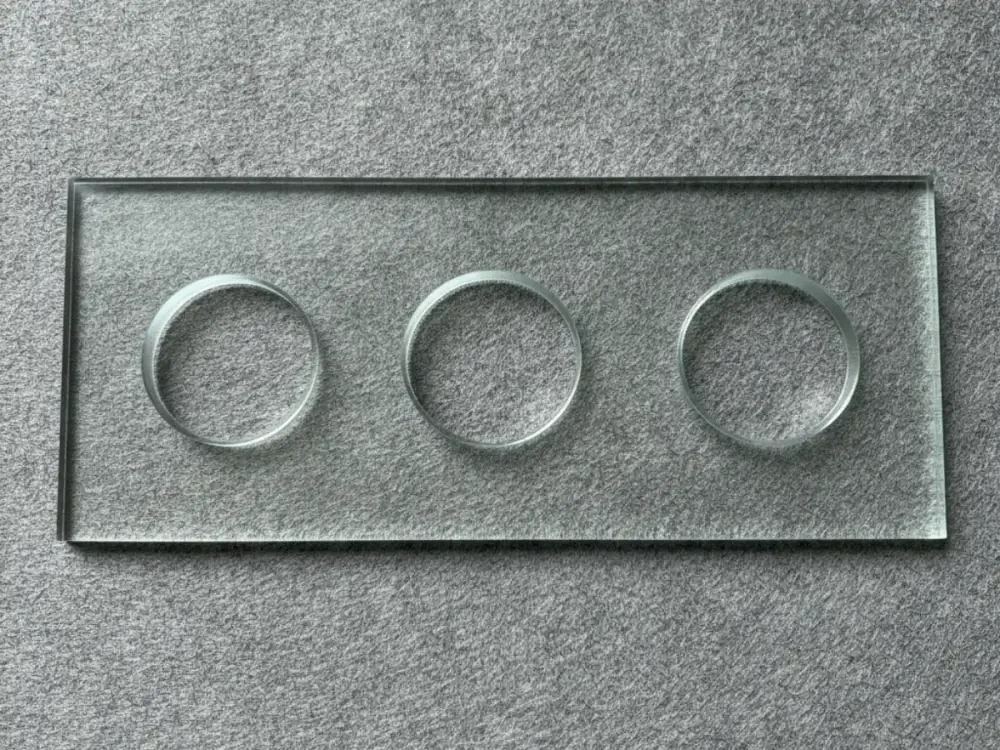

Диаметр отверстия в стекле: от 10 мм

Диаметр отверстия в стекле — от 10 мм для листа любой толщины; меньше, от 4 мм, делаем по запросу. Сверлим стекло от 4 мм (какой бывает толщина стекла — по ГОСТ 111-2014). Отверстие диаметром меньше толщины стекла ГОСТ 30698-2014 (п. 4.13.3) допускает по согласованию изготовителя и потребителя, поэтому в стекле 8 и 10 мм диаметр согласуем по вашему чертежу. Допуск самого диаметра задан таблицей 5 стандарта: ±1,0 мм для отверстий 4–20 мм и ±2,0 мм для отверстий 20–100 мм, свыше 100 мм — по согласованию. Кромку готового отверстия в стекле притупляют — это требование того же пункта, а не дополнительная услуга.

Отступ отверстия от кромки, угла и соседнего отверстия

Отступ отверстия от кромки стекла считают в толщинах листа: от кромки стекла до края отверстия и между краями двух отверстий — не меньше двух толщин, от угла листа до края отверстия — не меньше шести. Для стекла 8 мм это 16 мм от кромки и 48 мм от угла. Угол листа — самая напряжённая зона, поэтому запас там втрое больше. Отверстия в стекле, поставленные ближе минимума, в работу не берём: лист расколется либо на станке, либо под нагрузкой у заказчика.

Минимальные расстояния — п. 4.13.4 ГОСТ 30698-2014: две и шесть номинальных толщин стекла. Разбор стандарта — на странице ГОСТ 30698-2014.

Отверстия под фурнитуру, крепёж и розетки

Диаметр отверстия в стекле задаёт то, что через него проходит. Под крепёж стекла к стене и точечные зажимы сверлят 6–8 мм, под подрозетник — 68–75 мм, под вывод смесителя или трубы — около 40 мм. Отверстия под петли, ручки и стяжки размечают по шаблону производителя фурнитуры: свои размеры мы не придумываем, а переносим их в чертёж детали до раскроя. Мы изготавливаем стекло с готовыми отверстиями, а фурнитуру, электрику и монтаж подбирает и делает ваш мастер.

Вырезы и пазы в стекле по чертежу

Вырез в стекле — это не круглое отверстие, а участок контура под мойку, трубу или замок, и правила для него строже. По п. 4.14.1 ГОСТ 30698-2014 углы паза и выреза скругляют радиусом не меньше толщины стекла, внутренние размеры выреза берут не меньше толщины, а ширина паза не может превышать треть соответствующей стороны листа; кромки выреза обрабатывают. Вырезы в стекле мы делаем по чертежу с привязками, вместе с фигурной резкой детали; внутренний угол всегда делаем со скруглением — без радиуса стекло трещит именно в нём.

Сверление отверстий в закалённом стекле — до закалки

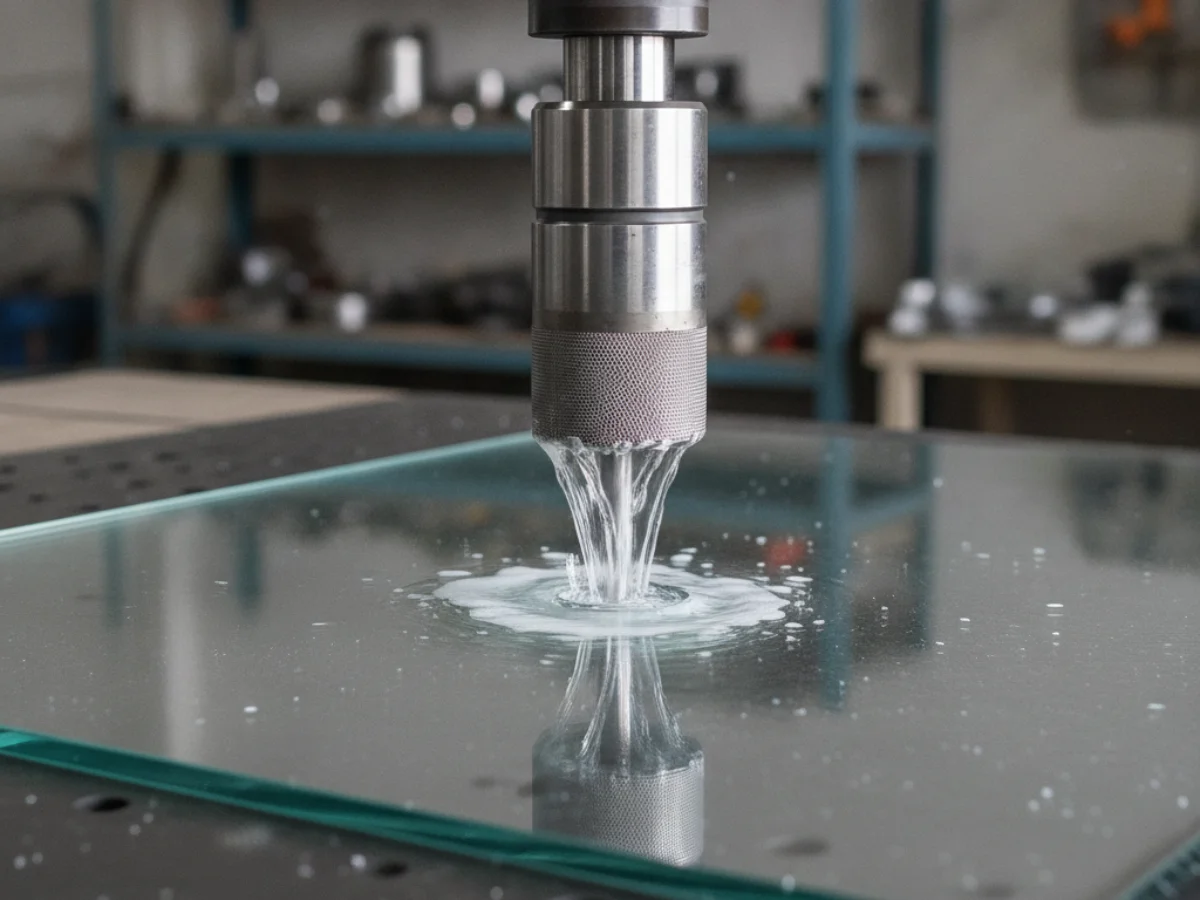

Отверстия в закалённом стекле сверлят только до закалки. Закалённое стекло держит поверхностное напряжение, и любое нарушение поверхности — сверло, рез, шлифовка — разрушает лист целиком, на мелкую крошку. Порядок работы поэтому жёсткий: раскрой, затем отверстия и вырезы, затем кромка и только в конце печь. Чертёж с отверстиями нужен до запуска заказа: добавить отверстие в готовое закалённое стекло нельзя — деталь изготавливается заново.

Чертёж для сверления стекла: что прислать

Чертёж для сверления стекла содержит четыре вещи: габарит детали, расстояния от двух соседних кромок до центра каждого отверстия, диаметр каждого отверстия и толщину стекла. Этого достаточно, чтобы проверить отступы 2t и 6t и запустить деталь в работу; подойдёт эскиз от руки с размерами, файл DXF или фотография старой детали с промерами. С таким чертежом деталь запускают в работу как стекло на заказ. Переносить отверстие после сверления стекла нельзя, поэтому координаты сверяем до раскроя — ошибка в чертеже означает новую деталь.

Сверлим стекло проверенных поставщиков

Сверлим стекло, которое сами режем из листа проверенных поставщиков: у привезённого листа история неизвестна, а скрытые сколы кромки и внутренние напряжения на глаз не видны — такой лист может расколоться на станке. Если деталь нужно повторить, мы вырежем новое стекло по вашему размеру и просверлим его по чертежу; отверстия в зеркальном полотне описаны отдельно — сверление зеркала. Для матового вида берите готовое матовое стекло сатинат; фотопечать, пескоструй, гравировку и роспись сейчас не предлагаем, а готовую деталь ставит ваш мастер.

Цена сверления отверстия в стекле

Цену сверления отверстия в стекле считает менеджер по чертежу: она зависит от диаметра, толщины стекла и количества отверстий, поэтому отверстие 68 мм под подрозетник стоит дороже отверстия 6 мм под крепёж. Онлайн-калькулятор сверление не считает — он рассчитывает стекло в размер с обработкой кромки (шлифовка от 130 ₽ за погонный метр) и закалкой (от 350 ₽/м²); сверление добавляется к этому расчёту отдельной строкой в счёте. Пришлите чертёж с привязками отверстий — посчитаем деталь целиком, с доставкой по Москве, Московской области и ближайшим регионам.

Полный перечень операций — на странице обработка стекла, цены на лист — в прайс-листе и в PDF-файле.
