Мультифункциональное стекло

Стандарт на мультифункциональное стекло — ГОСТ 33086-2014

Мультифункциональное стекло нормирует ГОСТ 33086-2014 «Стекло с солнцезащитным или декоративным мягким покрытием. Технические условия»: стандарт введён впервые с 1 апреля 2016 года, Изменение № 1 действует с 1 февраля 2020 года. Термина «мультифункциональное стекло» в стандартах нет: термины стекольных характеристик собраны в ГОСТ 33004-2014, и ни «мультифункционального», ни «селективности» в его перечне не значится. Нормативно это стекло с солнцезащитным мягким покрытием, а «мультифункциональное стекло» — торговое имя, которое живёт в технических условиях, сертификатах и даташитах заводов. Практический вывод для заказа: сравнивать предложения нужно по характеристикам покрытия, а не по слову в названии.

Область применения мультифункционального стекла стандарт задаёт узко: изготовление стеклопакетов и многослойного стекла для светопрозрачных конструкций жилых, общественных и производственных зданий и защита помещения от избыточного солнечного излучения. Базовым стеклом под покрытие ГОСТ 33086-2014 разрешает быть бесцветному листовому стеклу по ГОСТ 111, окрашенному в массе по ГОСТ 32997, закалённому по ГОСТ 30698 и многослойному по ГОСТ 30826. Отдельный стандарт — ГОСТ 33017-2014 — описывает солнцезащитное покрытие твёрдого, пиролитического типа: у него ограничения «только в стеклопакет» нет, но это уже другой товар.

Солнечный фактор мультифункционального стекла

Солнечный фактор мультифункционального стекла по п. 5.1.5 ГОСТ 33086-2014 — не более 0,60, и это единственный оптический показатель, который стандарт нормирует жёстко. Сам термин определён в ГОСТ 33004-2014 (статья 22) как коэффициент общего пропускания солнечной энергии: сумма солнечного излучения, прошедшего сквозь стекло напрямую, и той части поглощённой энергии, которую стекло отдаёт тепловым излучением внутрь. Чем ниже солнечный фактор, тем меньше летнего тепла попадает в комнату. Измеряют его по ГОСТ EN 410-2014, тепловые характеристики — по ГОСТ EN 673-2016, именно на эти методы ссылаются расчёты заводов.

У типовых марок мультифункционального стекла в однокамерном стеклопакете солнечный фактор укладывается в 27—58 %, то есть заметно ниже предельных 0,60 по стандарту; архитектурные серии доходят до 0,17. Второй показатель, по которому сравнивают мультифункциональное стекло, — селективность, отношение светопропускания к солнечному фактору: у сильных покрытий она составляет 2,0 и выше. Конкретные значения солнечного фактора всегда привязаны к формуле стеклопакета, и по одной марке без формулы их сравнивать бессмысленно.

Чем мультифункциональное стекло отличается от энергосберегающего

Мультифункциональное стекло отличается от обычного энергосберегающего солнечным фактором: в одном и том же расчёте однокамерного стеклопакета 4-16Ar-4 у типовых марок одного завода низкоэмиссионное стекло даёт солнечный фактор 66 %, а мультифункциональное — 42 %, при том что коэффициент теплопередачи почти одинаков (1,15 и 1,04 Вт/(м²·К)). Зимой оба покрытия держат тепло сопоставимо, а летнего солнца обычное энергосберегающее пропускает в полтора раза больше. Платит мультифункциональное стекло светом: 67 % против 80 % в том же расчёте.

Формально мультифункциональное стекло тоже энергосберегающее: любое мягкое серебросодержащее покрытие снижает эмиссию поверхности до 0,01 у типовых марок против 0,89 у стекла без покрытия. Обратное неверно — обычное энергосберегающее стекло от летнего перегрева почти не защищает, потому что солнцезащитной функции в нём нет. Устройство самого низкоэмиссионного листа, два типа его покрытия и сроки обработки разобраны на странице низкоэмиссионное стекло.

Светопропускание мультифункционального стекла

Светопропускание мультифункционального стекла ГОСТ 33086-2014 не нормирует вовсе: по п. 5.1.6 коэффициент направленного пропускания света, коэффициенты отражения и поглощения «устанавливают при необходимости в договоре (заказе)». Это важное отличие от стандарта на низкоэмиссионное стекло, где минимальное светопропускание задано таблицей по толщинам. Значит, светопропускание мультифункционального стекла берут из даташита конкретной серии и фиксируют в заказе, а не в ссылке на ГОСТ.

Диапазон у типовых марок широкий: в однокамерном стеклопакете светопропускание мультифункционального стекла составляет от 35 до 80 %. Сам показатель по ГОСТ 33004-2014 считают в видимом диапазоне от 380 до 780 нм, а солнечный фактор — в диапазоне от 300 до 2500 нм, поэтому одно число другим не заменяется. Чем светлее покрытие мультифункционального стекла, тем больше света и тем выше солнечный фактор — выбор всегда компромисс между освещённостью и защитой от перегрева.

Оттенок мультифункционального стекла снаружи и изнутри

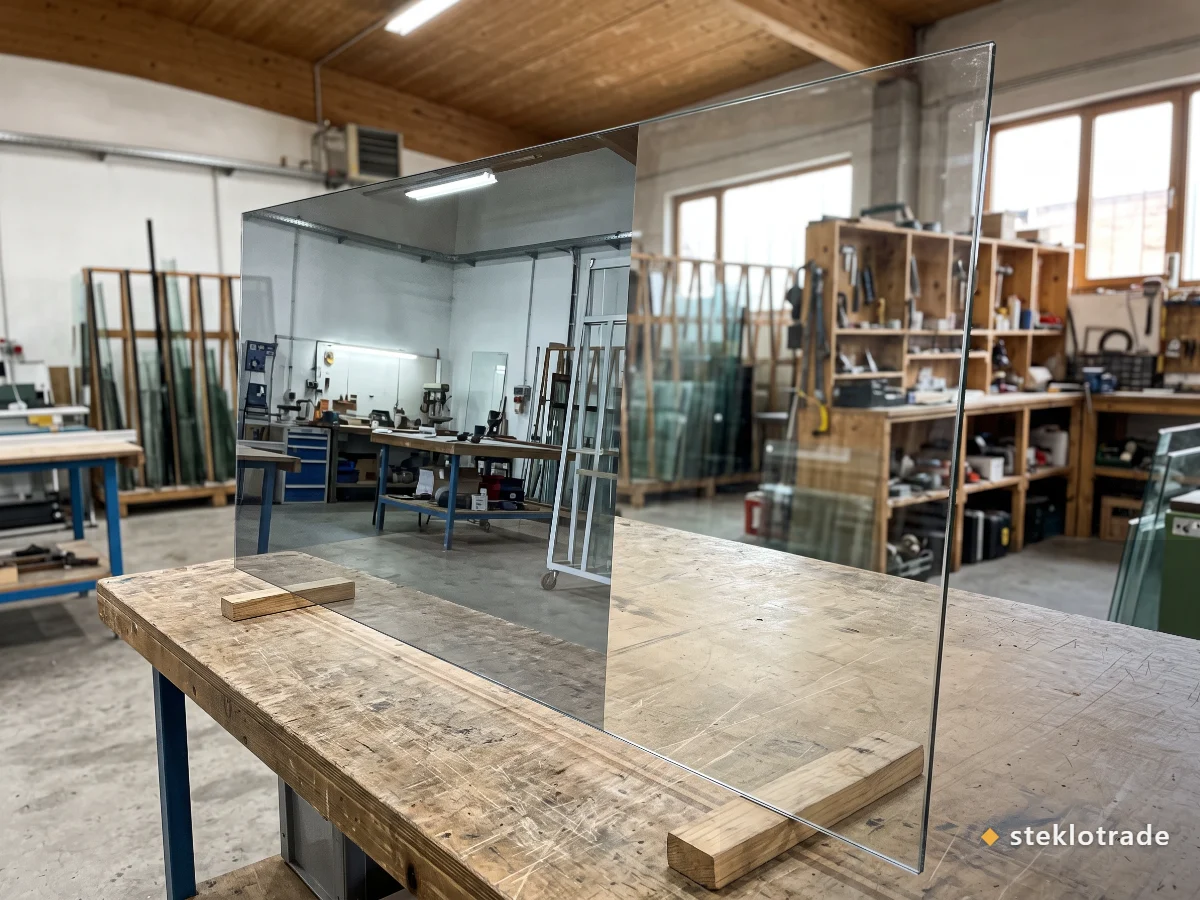

Оттенок мультифункционального стекла виден только снаружи — изнутри лист остаётся прозрачным и вид из окна не красит; это дословная позиция заводов, которые выпускают такие покрытия. Оттенок создаёт само покрытие, а не окрашенная подложка, поэтому фасад получает ровный цвет и заданный уровень зеркальности, а освещение внутри помещения остаётся нейтральным. Базовых оттенков мультифункционального стекла в отражённом свете пять: нейтральный, серебристый, бронзовый, синий и серо-нейтральный.

Значения — по расчётам заводов для однокамерного стеклопакета 4-16Ar-4; конкретная серия мультифункционального стекла может отличаться.

Цветопередача показывает, насколько честно мультифункциональное стекло передаёт цвета за окном: у нейтральных и серебристых оттенков она 96—98, у бронзового — 87,4, то есть бронзовое покрытие заметнее «красит» картинку. Зеркальность оценивают по внешнему отражению света: низкая — менее 15 %, средняя — 15—25 %, высокая — более 25 %. Даже «нейтральное» мультифункциональное стекло выглядит чуть темнее обычного, потому что светопропускание у него ниже, и заводы рекомендуют оценивать оттенок на полноразмерных фрагментах в разное время суток — утром, в полдень и вечером. Какие оттенки мультифункционального стекла доступны под заказ, подтверждает менеджер.

Куда ставят мультифункциональное стекло в стеклопакете

Мультифункциональное стекло ставят в стеклопакет покрытием на позицию 2 — внутреннюю поверхность наружного стекла, тогда как обычное низкоэмиссионное занимает позицию 3, а в двухкамерном пакете — позицию 5. Логика простая: солнцезащитная часть покрытия должна отразить солнечное тепло до того, как оно вошло внутрь конструкции, поэтому её выносят на первую же внутреннюю поверхность. Низкоэмиссионное покрытие решает обратную задачу — не выпустить тепло изнутри, — и его ставят ближе к помещению. Сильное комбинированное решение: мультифункциональное стекло на позиции 2 плюс низкоэмиссионное на позиции 3 или 5.

Наружу покрытие не выводят никогда: п. 11.1 ГОСТ 33086-2014 требует использовать мультифункциональное стекло только в стеклопакетах, покрытием внутрь стеклопакета, потому что мягкое покрытие не стойко к внешним воздействиям. Одинарным листом мультифункциональное стекло не ставят. В многослойном стекле его применять можно, но покрытием наружу, на позицию 4 — обращать покрытие к плёнке заводы не рекомендуют. Само устройство конструкции — число камер, дистанционная рамка, аргон, формула — разобрано на страницах стеклопакеты на заказ по размерам, энергосберегающий стеклопакет и стекло для стеклопакетов; о многослойном стекле — на странице триплекс.

Правила раскроя мультифункционального стекла в цехе

Режут мультифункциональное стекло по стороне с покрытием: этого требует п. 11.6 ГОСТ 33086-2014, а заводские руководства добавляют, что на стол лист кладут покрытием вверх и переворачивать его покрытием к поверхности стола запрещено. Присосками мультифункциональное стекло берут только за сторону без покрытия, работают в чистых матерчатых перчатках, контакт покрытия с осколками, металлическими рулетками и угольниками исключают, наклейки и надписи по покрытию не наносят.

Кромку мультифункционального стекла зачищают на 8—10 мм по всему периметру — это прямое требование п. 11.1 ГОСТ 33086-2014; тот же пункт оговаривает, что полоса со снятым покрытием не должна быть видна при оценке внешнего вида изделия, и что покрытие разрешено оставить, если так указал производитель стекла. Заводы формулируют жёстче: слой убирают везде, где покрытие соприкасается с герметиком, каким бы этот герметик ни был, иначе герметик изменит цвет покрытия или повредит его. Моют мультифункциональное стекло только pH-нейтральной деминерализованной водой на машинах для мягких покрытий, бытовые стеклоочистители недопустимы.

Все эти операции выполняет переработчик, который собирает стеклопакет: раскрой мультифункционального стекла под размеры заказчика, зачистку кромки и любую другую обработку. Мы поставляем ему целый лист — как именно, описано ниже. Раскрой обычного листа без покрытия  — на странице резка стекла, виды торца — на странице обработка кромки стекла.

Сроки хранения и обработки мультифункционального стекла

Мультифункциональное стекло хранится ограниченное время: по п. 10.1 ГОСТ 33086-2014 — не более трёх месяцев после поставки или шести месяцев со дня изготовления, в сухом закрытом отапливаемом помещении при температуре не ниже плюс 10 °С и влажности не более 65 %, в таре без нарушения упаковки. После вскрытия упаковки, то есть удаления защитной ленты по периметру, стандарт даёт не более одной недели, а заводские руководства — один месяц после вскрытия герметичной пачки. Гарантийный срок хранения по п. 12.2 — не менее трёх месяцев с даты отгрузки.

Главный срок в работе с мультифункциональным стеклом — 24 часа: по п. 10.1 ГОСТ 33086-2014 разрезанный лист должен быть установлен в стеклопакет в течение суток после резки, а заводы рекомендуют собирать заготовки в течение одной смены. Стандарт задаёт и условия цеха: в воздухе помещения не должно быть коррозионно-активных веществ, содержащих хлор, фтор или серу, а в пачке листы мультифункционального стекла располагают покрытием внутрь стопы. Эти сутки и объясняют, почему мультифункциональное стекло раскраивают только там, где тут же собирают стеклопакет.

Термообработка мультифункционального стекла и индекс HT

Закалку выдерживает не любое мультифункциональное стекло, и режимов у заводов три: незакаливаемые серии, где закалка и моллирование прямо запрещены; серии с индексом HT, которые применяют только после термической обработки; и отдельные серии, допускающие оба варианта. Индекс HT в маркировке означает не «можно закалить», а «нужно закалить»: применение такого мультифункционального стекла без термообработки запрещено документами производителя. Закалку мультифункционального стекла выполняет переработчик, поэтому позиции с индексом HT как товар мы не заявляем.

Требование стандарта к закалённому мультифункциональному стеклу сформулировано в п. 5.1.9 ГОСТ 33086-2014: после закалки или термоупрочнения стекло должно соответствовать стандарту по показателю «пороки внешнего вида» и по показателю «солнечный фактор», а если свойства покрытия приобретаются именно в процессе термообработки, то и испытания проводят на закалённом стекле. В условном обозначении по п. 4.9 закаливаемое стекло помечают буквой «З». Отдельная норма касается наружного остекления: по п. 11.10 при коэффициенте поглощения света более 25 % стекло должно быть закалённым, а у неупрочнённого коэффициент поглощения солнечного излучения не должен превышать 50 % — это ограничение задевает прежде всего тёмные оттенки. О самой технологии — на странице закалённое стекло.

Мультифункциональное и тонированное в массе стекло

Мультифункциональное стекло отражает солнечное тепло, а тонированное в массе — поглощает его, и в этом принципиальная разница двух товаров. Тонированное стекло нормирует ГОСТ 32997-2014: это окрашенная стекломасса без всякого покрытия, она задерживает часть солнечной энергии, но сама нагревается и затем отдаёт тепло, в том числе внутрь помещения. Мультифункциональное стекло работает иначе: тонкое магнетронное покрытие отражает солнечное излучение, поэтому лист греется заметно меньше.

Второе отличие — тепло зимой. Тонированное в массе стекло низкоэмиссионным не является: излучает его поверхность ровно как обычный флоат, с эмиссией 0,89, и от теплопотерь такой лист не спасает. У мультифункционального стекла эмиссия покрытия у типовых марок доходит до 0,01, поэтому оно работает в обе стороны — и на солнцезащиту, и на энергосбережение. О листах, окрашенных в массе, читайте на странице тонированное стекло.

Толщина листа мультифункционального стекла

Ходовые толщины мультифункционального стекла — 4 и 6 мм: в этих толщинах заводы выпускают оконные серии покрытий, и на них приходится основная часть заказов. Архитектурные серии мультифункционального стекла выпускают от 4 до 12 мм; стандартные форматы листа у заводов — 3210×2550 и 3210×2250 мм. Толщину подбирают по конструкции и площади створки, а не по покрытию: само покрытие на прочность листа не влияет.

Весь ряд оттенков и толщин мультифункционального стекла складом мы не держим: какая позиция есть в наличии и когда придёт следующая партия, отвечает менеджер. Толщины обычного листа без покрытия собраны на странице оконное стекло.

Как продаём мультифункциональное стекло

Мультифункциональное стекло мы продаём только листами стандартного формата со склада. Резки под размеры заказчика нет: в мастерские мультифункциональное стекло мы не завозим, а на складе возможен лишь технический рез — крупный лист делят, чтобы его можно было безопасно погрузить и довезти. Технический рез не заменяет раскрой по вашему чертежу и точных размеров детали не даёт.

Кромку, сверление, фацет, зачистку покрытия по периметру и закалку мультифункционального стекла правильнее делать на месте сборки. Всё это делает переработчик, который будет собирать из листа стеклопакет, — у него для мягкого покрытия есть и станок зачистки, и мойка на деминерализованной воде, и возможность уложиться в сутки от реза до сборки. От нас — целый лист со склада и доставка.

Цена мультифункционального стекла и как заказать

Цена мультифункционального стекла — по запросу. Прайсовой цифры за квадратный метр у листа нет: стоимость собирается из оттенка покрытия, толщины листа, его формата, размера партии и складского наличия, поэтому Стеклотрейд считает мультифункциональное стекло на конкретную заявку. Для расчёта назовите оттенок, толщину — чаще это 4 или 6 мм, и количество листов. Есть ли нужная позиция мультифункционального стекла на складе и когда она отгружается, отвечает менеджер.

Отпускаем мультифункциональное стекло целым листом стандартного формата; при необходимости делим его техническим резом под перевозку. Доставка — по Москве, Московской области и ближайшим регионам. Резку в размер, обработку и закалку делает переработчик, а окна, монтаж и сборку конструкций — ваши подрядчики.
