ГОСТ 24866-2014 на стеклопакеты

Статус ГОСТ 24866-2014 и изменения

ГОСТ 24866-2014 действует: стандарт принят Межгосударственным советом по стандартизации 20 октября 2014 года и введён в России приказом Росстандарта № 362-ст с 1 апреля 2016 года, заменив ГОСТ 24866-99 и отменив ГОСТ Р 54175-2010. Изменение № 1 к ГОСТ 24866-2014 действует с 1 декабря 2020 года: оно, в частности, подняло минимальную толщину стекла в стеклопакете с 3 до 4 мм и дополнило таблицу видов стекла. Изменение № 2 введено с 1 сентября 2026 года и по данным Росстандарта обновляет ссылочные нормативные документы; числовые требования на этой странице приведены в редакции Изменения № 1. Оригинал издания 2015 года можно открыть в PDF.

На что распространяется ГОСТ 24866-2014

ГОСТ 24866-2014 распространяется на клееные стеклопакеты для светопрозрачных конструкций: оконных и дверных блоков, перегородок, зенитных фонарей, стеклянных крыш и фасадных систем в зданиях любого назначения. Стандарт не касается стеклопакетов с полимерными плёнками внутри межстекольного пространства. Формулу стеклопакета ГОСТ 24866-2014 определяет как запись видов и номинальных толщин стёкол, ширины дистанционной рамки и вида газа, которая читается от наружного стекла к внутреннему (п. 3.6); подробный разбор записи — на странице формула стеклопакета.

Типы стеклопакетов и условное обозначение по ГОСТ

ГОСТ 24866-2014 делит стеклопакеты на однокамерные СПО и двухкамерные СПД, а стеклопакеты из четырёх и более стёкол допускает по согласованию изготовителя и потребителя (п. 4.2). Условное обозначение стеклопакета по п. 4.14 складывается из типа, вида и номинальной толщины стекла, ширины рамки, газа в камере и номера стандарта. Пример из стандарта — СПО 4М1-16Kr-4М1 ГОСТ 24866-2014: однокамерный стеклопакет из двух стёкол 4 мм марки М1 с рамкой 16 мм и криптоном; для осушенного воздуха газ в обозначении не пишут. Виды стекла таблица 1 кодирует буквами: М1 — листовое (стекло М1), З — закалённое, И и К — низкоэмиссионное с мягким и твёрдым покрытием, Ст и См — солнцезащитное, СМ1–СМ4 и Р1А–Р5А — многослойное.

Допуск толщины стеклопакета по ГОСТ 24866-2014

Предельное отклонение номинальной толщины стеклопакета по п. 4.5 ГОСТ 24866-2014 — ±1,0 мм для однокамерного и ±1,5 мм для двухкамерного. Если в стеклопакете есть многослойное, огнестойкое, закалённое или термоупрочнённое стекло, допуск увеличивается до ±1,5 мм и ±2,0 мм соответственно. Стандарт рекомендует номинальную толщину стеклопакетов от 14 до 60 мм, а ширину дистанционной рамки — от 8 до 36 мм для наружного остекления и от 6 до 36 мм для внутреннего. Как толщина складывается и подбирается под окно, разобрано на странице толщина стеклопакета.

Допуски размеров и диагоналей стеклопакета

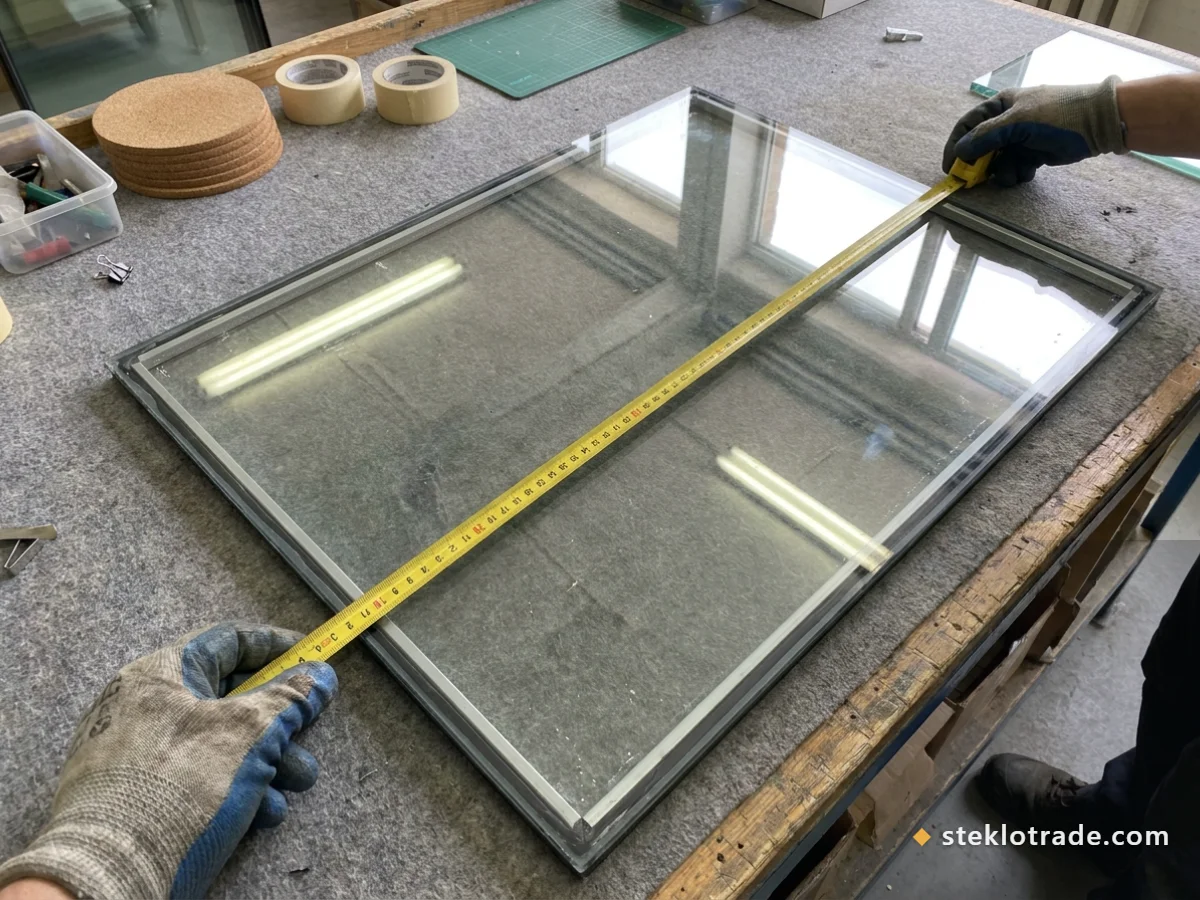

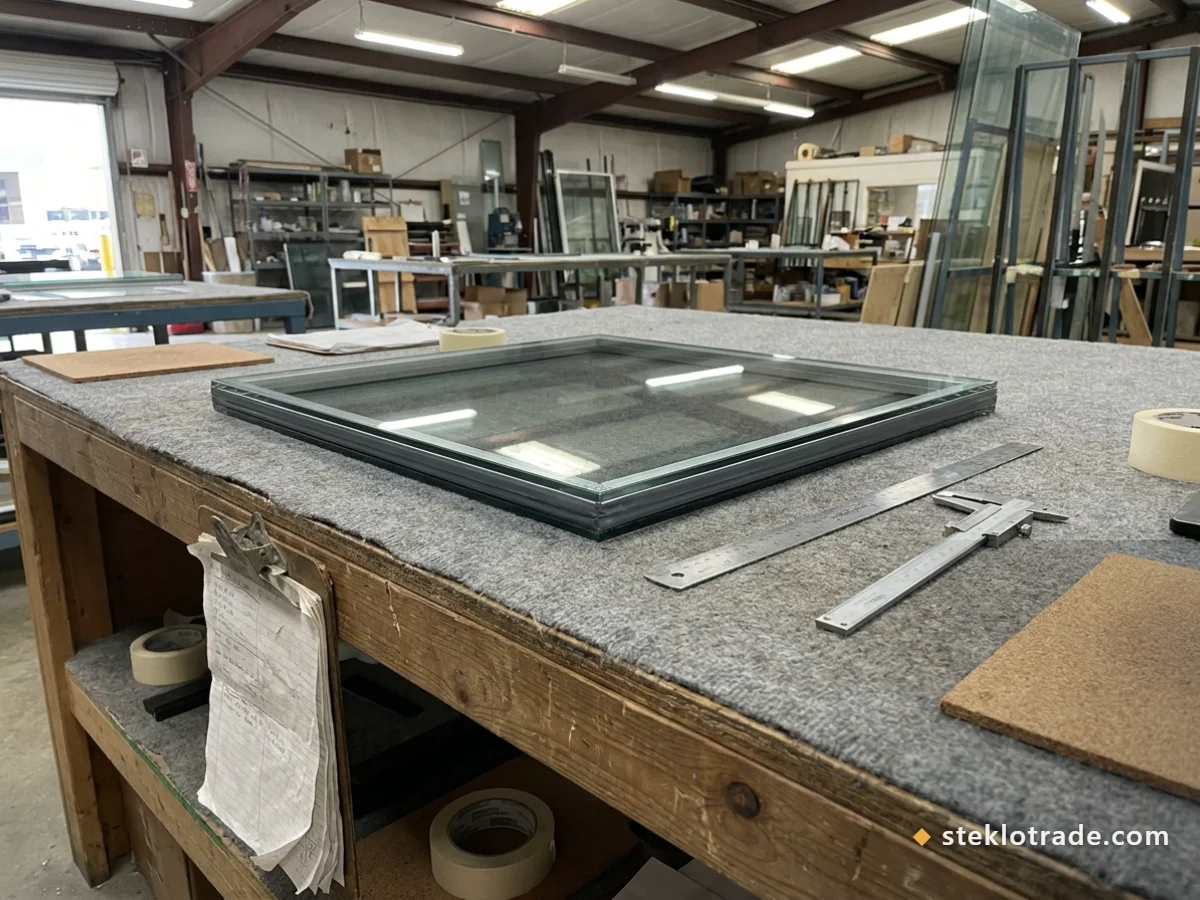

Допуски по высоте и ширине стеклопакета ГОСТ 24866-2014 задаёт таблицей 2, а разность длин диагоналей прямоугольного стеклопакета — таблицей 3; смещение стёкол на опорной стороне не должно превышать 1,0 мм. Стандарт не рекомендует изготавливать стеклопакеты меньше 300×300 мм и с соотношением сторон больше 3:1 без прочностного расчёта, а требования к изделиям больше 6000×3210 мм оставляет договору. Максимальный размер стеклопакета у Стеклотрейд — 3000×2000 мм, подробности на странице размеры стеклопакета.

Таблицы 2 и 3 ГОСТ 24866-2014.

Требования ГОСТ 24866-2014: точка росы, газ, долговечность

Главные эксплуатационные требования ГОСТ 24866-2014 к стеклопакету — герметичность, точка росы не выше минус 45 °C и долговечность не менее 20 условных лет эксплуатации; стеклопакет, заполненный газом, должен содержать его не менее чем на 90 % объёма камеры. Звукоизоляцию, сопротивление теплопередаче и светопропускание стандарт числами не нормирует: их определяют по требованию потребителя по методам ГОСТ 26602.3, ГОСТ EN 675 и ГОСТ EN 410. Материалы стандарт тоже называет: дистанционные рамки из алюминия, нержавеющей стали, стеклопластика или металлопластика, влагопоглотитель — цеолит, первичный герметик — полиизобутилен.

Упаковка, хранение и транспортирование стеклопакетов

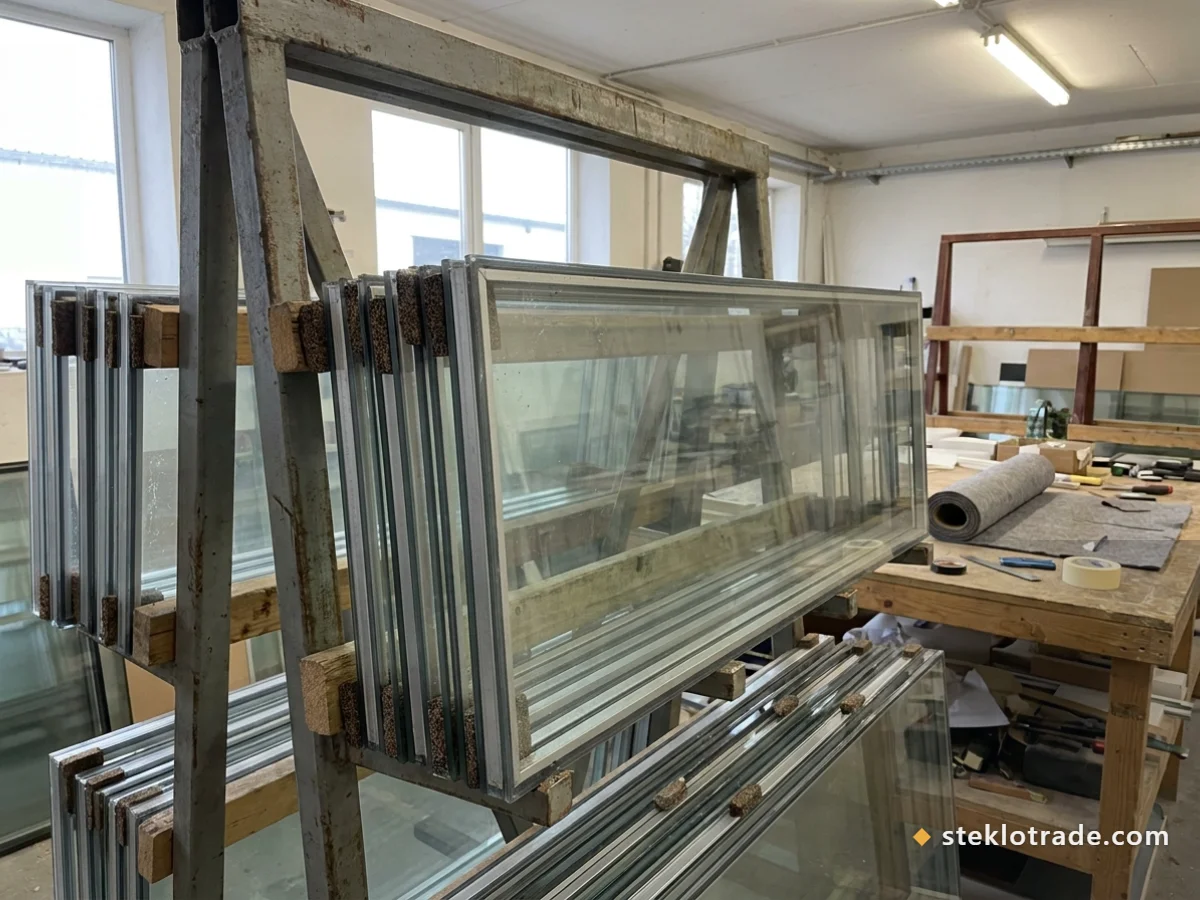

ГОСТ 24866-2014 требует разделять стеклопакеты при упаковке пробковыми или эластичными полимерными прокладками по углам (п. 5.3.4), а маркировку выполнять по ГОСТ 32530. Хранить стеклопакеты по редакции Изменения № 1 нужно в закрытых сухих отапливаемых помещениях в распакованном виде, без прямого солнца и влаги; хранение на открытых площадках не рекомендуется. Переносят стеклопакеты вертикально, оберегая углы и торцы от ударов: опирать стеклопакет на угол и ставить на жёсткое основание стандарт запрещает. Стеклотрейд отгружает стеклопакеты с прокладками и доставляет по Москве, Московской области и ближайшим регионам.

Гарантийный срок стеклопакета по ГОСТ

Гарантийный срок службы стеклопакета по п. 10.3 ГОСТ 24866-2014 — не менее пяти лет со дня отгрузки, гарантийный срок хранения — не более одного года (п. 10.2). Гарантия действует при соблюдении правил транспортирования, хранения и монтажа, установленных стандартом. Разрушение герметичности контура проявляется конденсатом внутри камеры — почему так происходит, разобрано на странице стеклопакет потеет внутри.
