Требования ГОСТ 30698-2014 к закалённому стеклу

Принятие ГОСТ 30698-2014 и предыдущая редакция

ГОСТ 30698-2014 принял Межгосударственный совет по стандартизации, метрологии и сертификации (протокол № 71-П от 20 октября 2014 года). Национальным стандартом России ГОСТ 30698-2014 стал по приказу Росстандарта № 263-ст от 16 апреля 2015 года, дата введения — 1 апреля 2016 года. До этого закалённое стекло выпускали по ГОСТ 30698-2000; тогда же утратил силу ГОСТ Р 54162-2010, на основе которого ОАО «Институт стекла» (ТК 41 «Стекло») подготовило текст ГОСТ 30698-2014. С европейскими стандартами EN 12150-1:2000 и EN 12150-2:2004 ГОСТ 30698-2014 соотносится со степенью соответствия NEQ. Скан официального издания 2015 года открывается в PDF.

Область применения ГОСТ 30698-2014

ГОСТ 30698-2014 (раздел 1) распространяется на закалённое стекло, в том числе моллированное (гнутое), для безопасного остекления светопрозрачных строительных конструкций — оконных и дверных блоков, витрин, перегородок, элементов структурного остекления фасадов, — а также наземного транспорта, мебели, бытовых приборов и промышленных установок. Закалённое стекло по ГОСТ 30698-2014 применяют и как элемент сложной конструкции — в многослойном стекле и стеклопакетах. Стандарт допускается применять при сертификационных испытаниях и оценке соответствия.

Виды исходного стекла для закалки по ГОСТ 30698-2014

Для закалённого стекла ГОСТ 30698-2014 (п. 4.2, таблица 1) допускает листовое бесцветное стекло марок М0 и М1, узорчатое, окрашенное в массе стекло, солнцезащитное или декоративное стекло с твёрдым и мягким покрытием и низкоэмиссионное стекло с твёрдым (К) и мягким (И) покрытием. Стекло с мягким покрытием закаливают, только если закалку разрешил производитель этого стекла.

Примечание 1 к таблице 1 ГОСТ 30698-2014 допускает закалку других видов стекла — например, химически матированного и стекла с термостойким лакокрасочным покрытием, — если готовое закалённое стекло отвечает требованиям стандарта. А вот стекло после пескоструйной обработки к закалке не допускается — это оговорено в примечании 2.

Таблица 1 ГОСТ 30698-2014. * Закаливают стёкла, закалку которых разрешил производитель стекла с покрытием.

Допуски размеров и диагоналей закалённого стекла

Предельные отклонения длины и ширины закалённого стекла ГОСТ 30698-2014 задаёт таблицей 2: при номинальной толщине до 12 мм включительно — ±2,0 мм для стороны до 2000 мм, ±3,0 мм для 2000–3000 мм и ±4,0 мм свыше 3000 мм, для стекла толще 12 мм — ±3,0, ±4,0 и ±5,0 мм. Толщина закалённого стекла и её допуск по п. 4.4 такие же, как у исходного стекла, а отклонение от прямолинейности кромок не должно выходить за допуск длины и ширины (п. 4.8). Разность диагоналей прямоугольного закалённого стекла по таблице 4 — не больше 3 мм при диагонали до 1600 мм, 4 мм — до 2500 мм, 5 мм — до 3200 мм и 6 мм — свыше 3200 мм.

Для закалённого стекла непрямоугольной формы размеры и допуски задают рабочие чертежи или шаблоны, согласованные изготовителем с потребителем; без такого согласования действуют допуски таблицы 2 ГОСТ 30698-2014 (п. 4.5).

Таблицы 2 и 4 ГОСТ 30698-2014, отклонения в миллиметрах.

Плоскостность закалённого стекла по ГОСТ 30698-2014

Отклонение от плоскостности закалённого стекла ГОСТ 30698-2014 ограничивает таблицей 3: для стекла от 3 до 5 мм включительно общее отклонение — не больше 3 мм на метр без покрытия и 4 мм/м с покрытием, локальное — 0,5 мм на длине 300 мм; для стекла свыше 6 до 25 мм — 2 и 3 мм/м, локальное  — 0,4 мм на 300 мм. На узорчатое и моллированное закалённое стекло таблица 3 не распространяется: плоскостность узорчатого закалённого стекла устанавливают в договоре (п. 4.7).

Таблица 3 ГОСТ 30698-2014, значения «не более»: общее отклонение стекла без покрытия и с покрытием — в мм на 1 м, локальное — в мм на длине 300 мм.

Обработка кромки закалённого стекла по ГОСТ

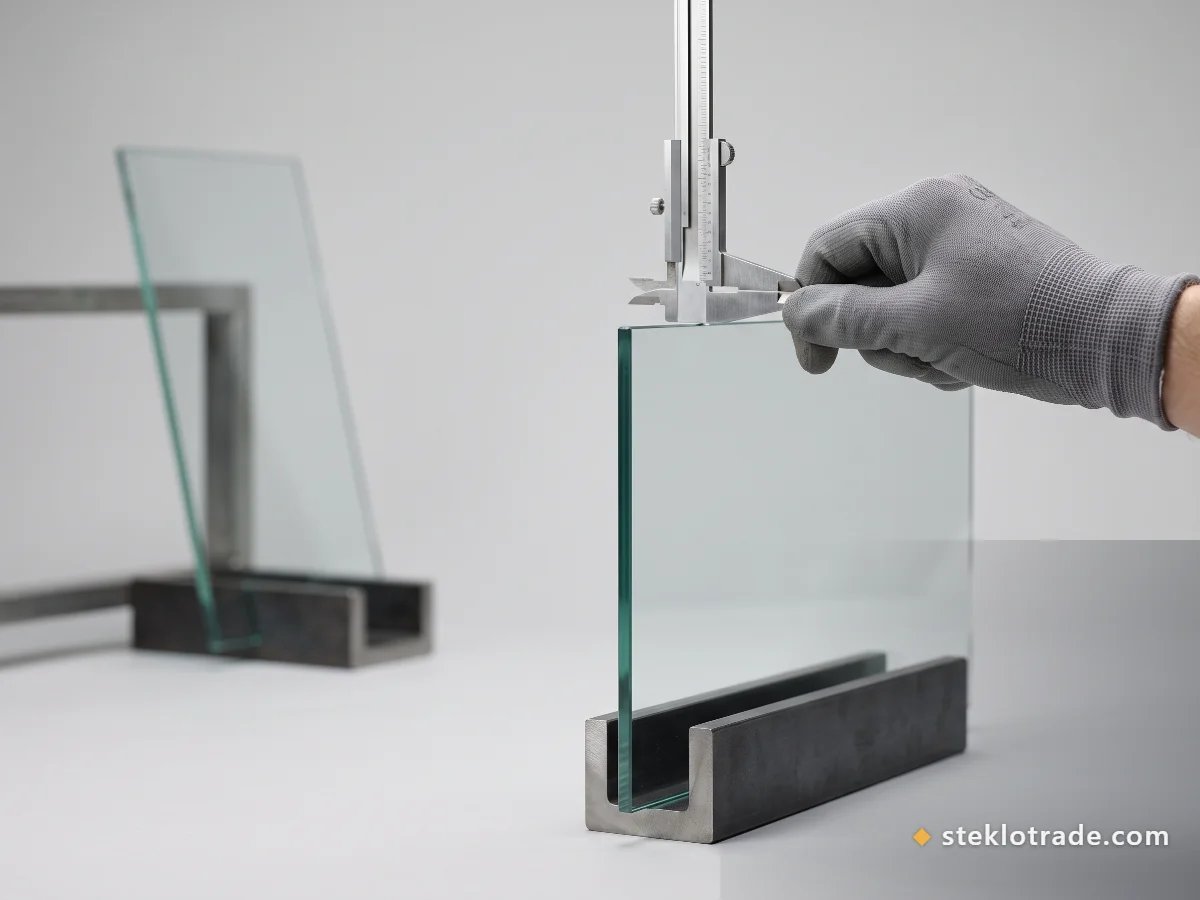

Кромки закалённого стекла по п. 4.12.1 ГОСТ 30698-2014 должны быть обработанными, причём кромку исходного стекла обрабатывают до закалки; стандарт рекомендует стекло со шлифованной кромкой. Вид обработки кромки закалённого стекла указывают в договоре по обязательному приложению А: притупленная, грубошлифованная, гладкошлифованная или полированная; полированная кромка по п. А.4 — гладкошлифованная кромка, отполированная до ровной прозрачной поверхности фасок и торца. Трещины, посечки, грубые царапины, незашлифованные сколы, щербление кромки и повреждения углов закалённого стекла п. 5.1.2 не допускает.

Отверстия в закалённом стекле по ГОСТ 30698-2014

Отверстия по п. 4.13 ГОСТ 30698-2014 делают только в закалённом стекле толщиной не менее 4 мм. От кромки стекла до кромки отверстия и между кромками двух отверстий должно быть не меньше двух номинальных толщин стекла, от угла листа до кромки отверстия — не меньше шести толщин, а кромки отверстий притупляют. Диаметр отверстия меньше толщины закалённого стекла согласуют изготовитель и потребитель; допуск диаметра по таблице 5 — ±1,0 мм для отверстий 4–20 мм и ±2,0 мм для 20–100 мм, для отверстий свыше 100 мм — по согласованию.

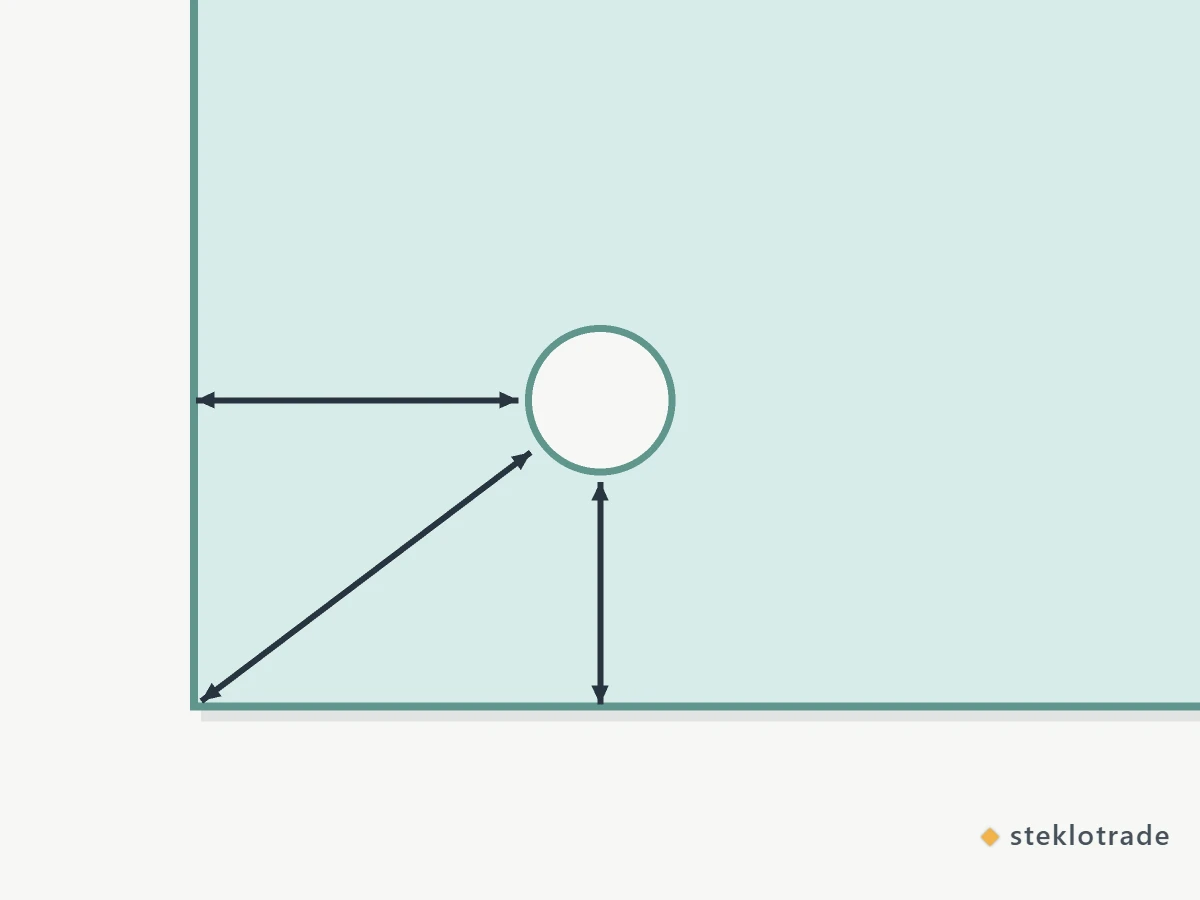

Минимальные расстояния по п. 4.13.4 ГОСТ 30698-2014: две и шесть номинальных толщин стекла.

Пазы и вырезы в закалённом стекле по ГОСТ

Пазы и вырезы в закалённом стекле по п. 4.14 ГОСТ 30698-2014 выполняют со скруглёнными углами радиусом не меньше толщины стекла; внутренние размеры паза или выреза — не меньше толщины стекла, ширина — не меньше толщины и не больше 1/3 соответствующего размера листа, внешние углы тоже скругляют. Кромки пазов и вырезов закалённого стекла обрабатывают, а вид обработки указывают в договоре по приложению А.

Условное обозначение закалённого стекла

Условное обозначение закалённого стекла по п. 4.10 ГОСТ 30698-2014 складывается из буквенного обозначения закалённого стекла (З или зак), обозначения исходного стекла, длины, ширины и толщины листа, класса защиты и номера стандарта. Пример из стандарта — «ЗМ1 – 2200-1500-6 – СМ 2 ГОСТ 30698-2014»: закалённое стекло из листового стекла марки М1 длиной 2200 мм, шириной 1500 мм, толщиной 6 мм, класс защиты СМ 2. Вместо обозначения исходного стекла допускается его торговая марка, а в заказе на закалённое стекло по п. 4.11 указывают вид, марку и характеристики исходного стекла, обработку кромок и цвет.

Маркировка закалённого стекла по ГОСТ 30698-2014

Маркировку закалённого стекла выполняют по ГОСТ 32530 с дополнением п. 5.3.1 ГОСТ 30698-2014: место маркировки согласуют изготовитель и потребитель, а без такого согласования маркировку наносят в углу листа. Маркировка закалённого стекла содержит наименование и/или товарный знак изготовителя и буквенное обозначение «З» или «зак»; вместо «З» допускаются «Закаленное», «Tempered», «Temp» или «ESG». Как проверить закалку, если маркировки не видно, — на странице как отличить закалённое стекло.

Внешний вид и радужные пятна закалённого стекла

По внешнему виду — локальным и линейным порокам, цвету — закалённое стекло по п. 5.1.1 ГОСТ 30698-2014 должно отвечать требованиям к исходному стеклу. Радужные («леопардовые») пятна — зоны напряжений, видимые за счёт двойного лучепреломления, — на закалённом стекле допускаются и наиболее заметны под острым углом или в поляризованном свете. Оптические искажения закалённого стекла при просмотре экрана «кирпичная стена» под углом до 30° не допускаются (п. 5.1.7), кроме узорчатого и моллированного стекла и стекла со светопропусканием меньше 30 %.

Механическая прочность закалённого стекла: удар шаром 227 г

Механическую прочность закалённого стекла ГОСТ 30698-2014 проверяет ударом стального шара массой (227 ± 2) г и диаметром около 38 мм (п. 5.1.3): закалённое стекло должно выдержать удар без разрушения. Высота падения шара по таблице 6 — 2000 мм для стекла от 3 до 4 мм включительно, 2500 мм — свыше 4 до 6 мм и 3000 мм — свыше 6 мм. Испытывают образцы закалённого стекла 1100×900 мм, изготовленные вместе с партией, в горизонтальной стальной раме при (20 ± 5) °C, нанося по каждому образцу один удар в центр (п. 9.9).

Таблица 6 ГОСТ 30698-2014.

Термостойкость закалённого стекла по ГОСТ 30698-2014

Термостойкость закалённого стекла по п. 5.1.4 ГОСТ 30698-2014 — перепад температур не менее 200 °C без разрушения. Проверяют термостойкость закалённого стекла по ГОСТ 25535, методом Б с однократным нагреванием и охлаждением, на трёх образцах не меньше 150×150 мм из испытываемой партии (п. 9.11). Температуру закалки ГОСТ 30698-2014 не устанавливает, а 600 °C в приложении Б — это справочная температура размягчения стекла, а не режим закалочной печи.

Характер разрушения закалённого стекла по ГОСТ

Закалённое стекло при разрушении по п. 5.1.5 ГОСТ 30698-2014 не должно образовывать осколков крупнее 3 см², а число осколков в квадрате 50×50 мм нормирует таблица 7: для листового стекла 3 мм  — не меньше 15, 4–12 мм — не меньше 40, 15–25 мм — не меньше 30, для узорчатого стекла 4–10 мм — не меньше 30. Длина осколка закалённого стекла — не больше 75 мм, причём осколков длиной 60–75 мм может быть не больше пяти; метод испытания — ГОСТ 33002.

Таблица 7 ГОСТ 30698-2014.

Классы защиты закалённого стекла СМ1–СМ4

Класс защиты закалённого стекла по п. 5.1.6 ГОСТ 30698-2014 определяют ударом мягкого тела — кожаного мешка массой (45 ± 1) кг со свинцовой дробью: СМ 1 — высота падения 190 мм, СМ 2 — 450 мм, СМ 3 — 1200 мм, СМ 4 — 2000 мм. Стандарт допускает и деление закалённого стекла на классы 3, 2 и 1 по таблице 9 — высота 190, 450 и 1200 мм. Испытывают три образца 1100×900 мм без отверстий и вырезов; закалённое стекло, выдержавшее класс, отвечает и всем более низким классам, а класс распространяется на стекло того же изготовителя не меньшей толщины (п. 9.13).

Таблица 8 ГОСТ 30698-2014.

Хранение и транспортирование закалённого стекла

Транспортируют и хранят закалённое стекло по ГОСТ 32530; прямые солнечные лучи, влага, агрессивные вещества и механические удары при этом не допускаются (п. 10.2 ГОСТ 30698-2014). Хранить закалённое стекло по п. 10.3 нужно в закрытых сухих отапливаемых помещениях в распакованном виде, вертикально, под углом 5–15° к вертикали, на подставках с амортизирующим материалом; взаимное касание стёкол и опирание листа на угол или кромку не допускаются (п. 11.1). Гарантия на закалённое стекло при хранении действует 5 лет с даты изготовления, если стекло лежит в сухом закрытом отапливаемом помещении (п. 12.2).

Физико-механические характеристики закалённого стекла

Приложение Б ГОСТ 30698-2014 приводит справочные физико-механические характеристики закалённого стекла, которые стандарт не нормирует: плотность 2500 кг/м³, прочность на изгиб 120 МПа для листового стекла и 90 МПа для узорчатого, прочность на сжатие 700–900 МПа, модуль упругости 7×10¹⁰ Па. Кратность прочности закалённого стекла по сравнению с обычным («в N раз прочнее») в ГОСТ 30698-2014 не указана.

Таблица Б.1 приложения Б ГОСТ 30698-2014.
