Низкоэмиссионное стекло
Низкоэмиссионное стекло с мягким покрытием отпускаем листом стандартного формата со склада, а в размер — в составе стеклопакета от 1 штуки. Самовывоз или доставка по Москве, области и соседним областям. Посчитайте в калькуляторе или пришлите размеры.
Низкоэмиссионное стекло — это листовое стекло с покрытием, которое отражает тепловое излучение обратно в помещение: у стекла без покрытия нормальный коэффициент эмиссии равен 0,89, у низкоэмиссионного стекла с мягким покрытием — не более 0,06 по ГОСТ 31364-2014, с твёрдым покрытием — не более 0,18 по ГОСТ 30733-2014. Второе имя низкоэмиссионного стекла — энергосберегающее стекло, в обозначениях его пишут Low-E, в обиходе мягкое покрытие зовут i-стеклом, твёрдое — К-стеклом. Сущность этой страницы — сам лист-материал, а не стеклопакет. Стеклотрейд продаёт низкоэмиссионное стекло листом стандартного формата со склада: резки в размер заказчика, обработки кромки и закалки отдельной услугой по листу нет. Режем низкоэмиссионное стекло только в свой пакет — в собственных энергосберегающих стеклопакетах раскрой и сборка идут как раньше. Низкоэмиссионное стекло стоит от 560 ₽/м² за лист 4 мм и от 840 ₽/м² за лист 6 мм; точную цену меняют тип покрытия, формат листа, размер партии и складское наличие. Доставка по Москве, области и соседним областям.

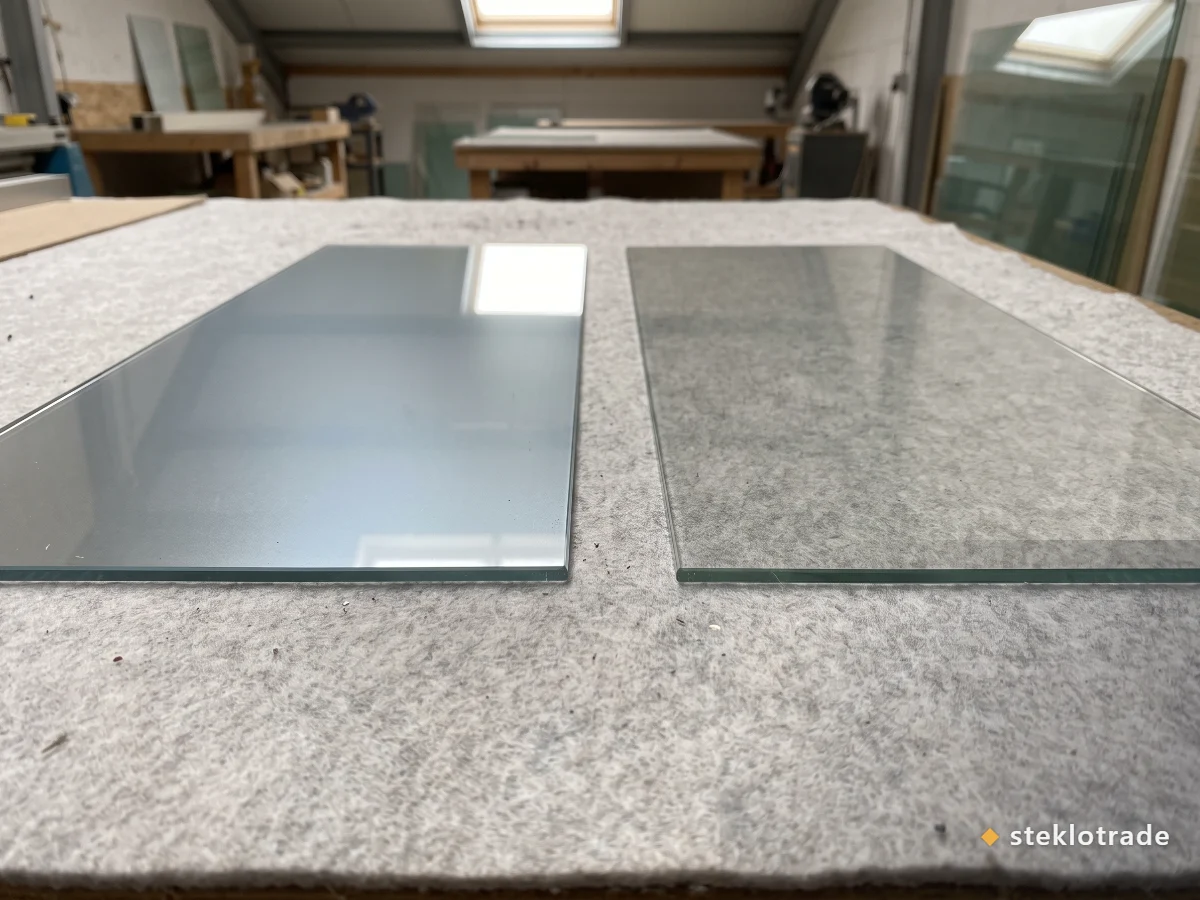

Мягкое и твёрдое низкоэмиссионное покрытие
Низкоэмиссионное покрытие бывает двух типов, и на них действуют два разных стандарта. Мягкое покрытие наносят магнетронным напылением в вакууме на уже готовый лист — его нормирует ГОСТ 31364-2014 «Стекло с низкоэмиссионным мягким покрытием. Технические условия». Твёрдое покрытие образуется пиролизом прямо на линии производства флоат-стекла — его нормирует ГОСТ 30733-2014 «Стекло с низкоэмиссионным твердым покрытием. Технические условия». Каждый из стандартов прямо оговаривает, что на другой тип покрытия он не распространяется, поэтому низкоэмиссионное стекло всегда заказывают с указанием типа покрытия.
| Признак | Мягкое покрытие | Твёрдое покрытие |
|---|---|---|
| Стандарт | ГОСТ 31364-2014 | ГОСТ 30733-2014 |
| Как нанесено покрытие | магнетронное напыление в вакууме | пиролиз на линии флоат-производства |
| Обиходное название | i-стекло | К-стекло |
| Коэффициент эмиссии | не более 0,06 | не более 0,18 (справочно 0,15—0,18) |
| Светопропускание 4 мм, не менее | 0,86 | 0,84 |
| Гарантийный срок хранения | не менее 3 месяцев | 5 лет |
| Срок после вскрытия упаковки | не более 1 недели | не нормируется |
| От резки до сборки в пакет | 24 часа | не нормируется |
| Зачистка кромки | 8—10 мм по периметру | не требуется |
| Одинарное остекление | нет, только пакет или триплекс | да, допускается |
Низкоэмиссионное стекло с мягким покрытием по области применения ГОСТ 31364-2014 используют при изготовлении стеклопакетов и многослойного стекла для светопрозрачных конструкций — отдельным листом в проёме такое стекло не работает. Низкоэмиссионное стекло с твёрдым покрытием стандарт описывает шире: светопрозрачные конструкции зданий, а также бытовые и промышленные приборы, средства транспорта и другие технические средства.
Коэффициент эмиссии низкоэмиссионного стекла
Коэффициент эмиссии низкоэмиссионного стекла — не более 0,06 у мягкого покрытия и не более 0,18 у твёрдого, тогда как у стекла без покрытия он равен 0,89. В этом и смысл слова «низкоэмиссионное»: чем меньше поверхность излучает в дальнем инфракрасном диапазоне, тем меньше тепла она отдаёт наружу и тем больше возвращает в комнату. Цифры взяты из стандартов напрямую: п. 5.1.5 ГОСТ 31364-2014 — «нормальный коэффициент эмиссии стекла должен быть не более 0,06»; п. 5.1.5 ГОСТ 30733-2014 — «коэффициент эмиссии стекла (нормальный) должен быть не более 0,18», а справочное приложение А к нему даёт реальный диапазон 0,15—0,18.
У отдельных современных серий мягкого покрытия производители заявляют эмиссию 0,01—0,03, то есть заметно ниже нормы ГОСТ 31364-2014, но конкретное значение зависит от серии, и у низкоэмиссионного стекла его подтверждают документами на партию. Характеристику низкоэмиссионного стекла, которое есть на складе, подтверждает менеджер по заявке — заранее мы её не называем.
Светопропускание низкоэмиссионного стекла
Светопропускание низкоэмиссионного стекла толщиной 4 мм — не менее 0,86 у мягкого покрытия и не менее 0,84 у твёрдого, то есть покрытие забирает у листа считаные проценты света. Оба стандарта нормируют эту величину по толщинам, и с ростом толщины светопропускание низкоэмиссионного стекла закономерно падает. При равной толщине мягкое покрытие пропускает света чуть больше твёрдого — разница держится в пределах 0,02.
| Толщина | Мягкое покрытие (ГОСТ 31364-2014) | Твёрдое покрытие (ГОСТ 30733-2014) |
|---|---|---|
| 3,0 мм | 0,86 | 0,85 |
| 4,0 мм | 0,86 | 0,84 |
| 5,0 мм | 0,85 | 0,83 |
| 6,0 мм | 0,84 | 0,82 |
| 8,0 мм | 0,83 | 0,81 |
| 10,0 мм | 0,81 | 0,79 |
| 12,0 мм | не нормируется | 0,75 |
Значения — минимальные по стандартам (п. 5.1.4, табл. 2 ГОСТ 31364-2014 и п. 5.1.4, табл. 6 ГОСТ 30733-2014). У твёрдого покрытия ряд продолжается до 25,0 мм со светопропусканием не менее 0,63.
Толщина листа низкоэмиссионного стекла
Ходовые толщины низкоэмиссионного стекла — 4 и 6 мм: именно они идут в оконные и фасадные конструкции. Ряд толщин для твёрдого покрытия ГОСТ 30733-2014 задаёт полностью: 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,0; 15,0; 19,0 и 25,0 мм. Для мягкого покрытия ГОСТ 31364-2014 нормирует светопропускание в диапазоне от 3,0 до 10,0 мм. Базовым стеклом низкоэмиссионного стекла с мягким покрытием стандарт разрешает быть бесцветному листовому, окрашенному в массе, закалённому, многослойному и даже листу с твёрдым низкоэмиссионным покрытием.
Конкретную толщину и формат листа низкоэмиссионного стекла на складе подтверждает менеджер по заявке: складского наличия всего ряда толщин мы не обещаем. Толщины обычного оконного листа без покрытия — на странице оконное стекло.
Зачистка кромки низкоэмиссионного стекла

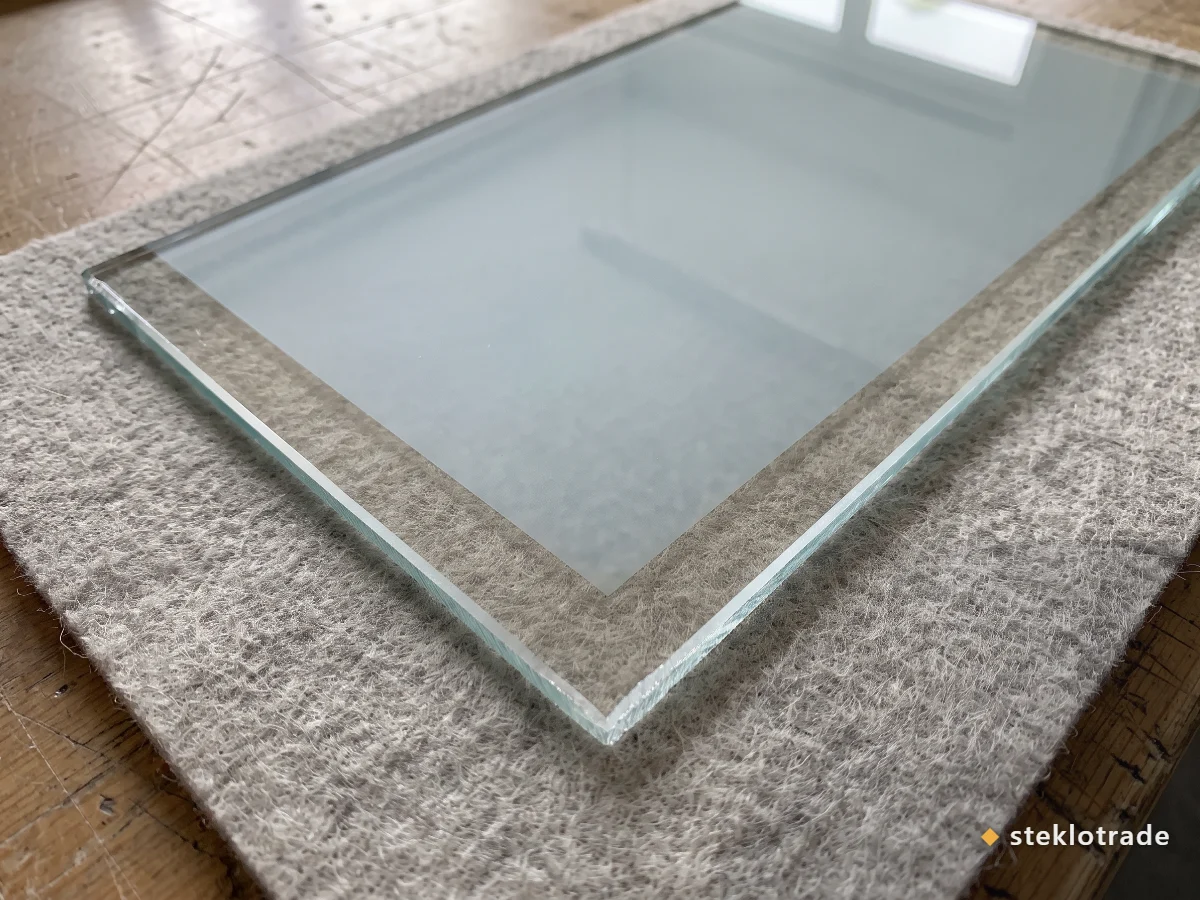

Кромку низкоэмиссионного стекла с мягким покрытием зачищают на 8—10 мм по всему периметру. Это прямое требование п. 11.1 ГОСТ 31364-2014: стекло предназначено для использования в стеклопакетах покрытием внутрь стеклопакета, и по периметру должна быть очищена от покрытия полоса шириной 8—10 мм. Смысл зачистки практический: мягкое покрытие содержит серебро, в контакте с герметиком оно со временем корродирует, а очищенная кромка даёт герметику сцепление с самим стеклом. Тот же пункт допускает не снимать покрытие по кромке, если это указано производителем стекла.
У низкоэмиссионного стекла с твёрдым покрытием краевой зачистки нет — в ГОСТ 30733-2014 такого требования не содержится. Пиролитический слой вплавлен в поверхность листа и по тому же стандарту влагостойкий, кислотостойкий, стойкий к нейтральному соляному туману и к истиранию, поэтому герметик ему не вредит. Зачистку кромки низкоэмиссионного стекла выполняет тот, кто собирает стеклопакет: в собственных стеклопакетах Стеклотрейд снимает эту полосу сам, а отдельной услугой по листу заказчика зачистку не оказывает — со склада лист уходит без обработки.
Сроки хранения мягкого низкоэмиссионного стекла
Мягкое низкоэмиссионное стекло хранится ограниченное время, и сроки прописаны в п. 10.1 ГОСТ 31364-2014: не более трёх месяцев после поставки или шести месяцев со дня изготовления — в сухом закрытом отапливаемом помещении при температуре не ниже плюс 10 °С и влажности не более 65 %, в таре без нарушения упаковки. После вскрытия упаковки, то есть после удаления защитной ленты по периметру, срок хранения низкоэмиссионного стекла с мягким покрытием — не более одной недели. Гарантийный срок хранения по п. 12.2 того же стандарта — не менее трёх месяцев со дня отгрузки со склада изготовителя.
| Условие хранения | Требование ГОСТ 31364-2014 |
|---|---|
| Склад | сухое, закрытое, отапливаемое помещение |
| Температура | не ниже плюс 10 °С |
| Влажность | не более 65 % |
| Срок в упаковке | не более 3 месяцев после поставки или 6 месяцев со дня изготовления |
| После вскрытия пачки | не более одной недели |
| После резки | установка в стеклопакет в течение 24 часов |
| Гарантийный срок хранения | не менее 3 месяцев со дня отгрузки |
Отдельный лимит у мягкого низкоэмиссионного стекла — 24 часа. По п. 5.1.6 ГОСТ 31364-2014 покрытие обязано сохранять заданный коэффициент эмиссии после резки в течение 24 ч при влажности воздуха не более 65 % и температуре (20 ± 5) °С, а п. 10.1 требует за те же сутки установить разрезанный лист в стеклопакет. Условия цеха стандарт задаёт тоже: в воздухе помещения, где перерабатывают низкоэмиссионное стекло, не должно быть коррозионно-активных веществ с хлором, фтором или серой, листы нельзя протирать жёсткой тканью и ставить без прокладок, а переносить присосками разрешено только по стороне без покрытия. В пачке низкоэмиссионное стекло укладывают покрытием внутрь стопы.
Сторона реза низкоэмиссионного стекла по стандартам
Режут низкоэмиссионное стекло по стороне с покрытием — и мягкое, и твёрдое. Для твёрдого это записано буквально: п. 11.6 ГОСТ 30733-2014 — «резку стекла производят по поверхности листа стекла, на которую нанесено низкоэмиссионное твердое покрытие». Для мягкого то же правило даёт п. 11.8 ГОСТ 31364-2014, и работают с таким листом в чистых матерчатых перчатках. После реза кромку низкоэмиссионного стекла обрабатывают, а у мягкого покрытия дополнительно снимают полосу 8—10 мм.
Эти требования адресованы тому, кто перерабатывает низкоэмиссионное стекло в стеклопакет или многослойное стекло. Мы режем низкоэмиссионное стекло только в свой пакет: раскрой идёт внутри нашего производства энергосберегающих стеклопакетов, а заказчику низкоэмиссионное стекло уходит со склада листом — как именно, разобрано ниже.
Как продаём низкоэмиссионное стекло

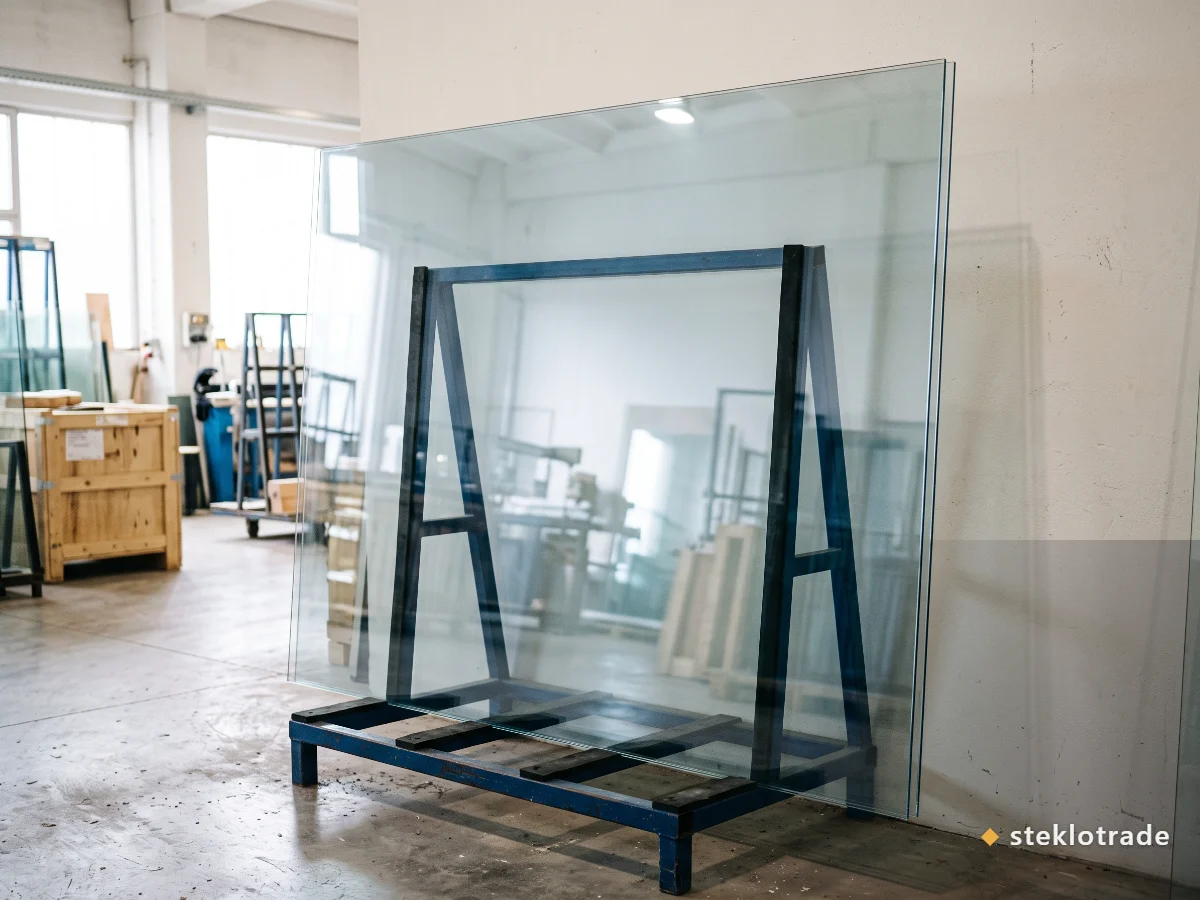

Низкоэмиссионное стекло мы продаём заказчику листом стандартного формата со склада. Единственная операция, которую делаем для такого листа на складе, — технический рез: лист делят, чтобы он вошёл в машину и доехал без боя. Резку в размер, обработку кромки, зачистку полосы покрытия, сверление и закалку такого листа отдельно сейчас не предлагаем — всё это делаем внутри своего стеклопакета.
Режем низкоэмиссионное стекло мы только в свой пакет. В собственных энергосберегающих стеклопакетах низкоэмиссионное стекло раскраивается, зачищается по кромке и собирается в камеру как раньше — так это и должно работать по материалу: по ГОСТ 31364-2014 разрезанное мягкое низкоэмиссионное стекло обязано попасть в стеклопакет за 24 часа, поэтому раскрой делают там же, где собирают пакет. Для заявки на низкоэмиссионное стекло листом назовите тип покрытия, толщину и количество листов; когда низкоэмиссионное стекло появится у нас в резке под размер заказчика, мы напишем об этом здесь. Готовый пакет ставит в окно ваш мастер или монтажники.
Закалка низкоэмиссионного стекла
Закаливается не любое низкоэмиссионное стекло с мягким покрытием. Пункт 5.1.8 ГОСТ 31364-2014 формулирует условие так: если стекло с низкоэмиссионным мягким покрытием допускается подвергать закалке или термоупрочнению, то после процесса оно должно сохранить и требования по порокам внешнего вида, и нормальный коэффициент эмиссии, а сам лист — соответствовать ГОСТ 30698 на закалённое стекло либо ГОСТ 33087 на термоупрочнённое. То есть закаливаемые серии мягкого покрытия существуют, но обычное мягкое низкоэмиссионное стекло в печь не идёт, и у закаливаемых серий производители отмечают лёгкое изменение оттенка покрытия после термообработки.
Низкоэмиссионное стекло с твёрдым покрытием термообработку переносит спокойно: пиролитический слой вплавлен в поверхность, и производители пиролитических покрытий прямо допускают для него закалку, гнутьё и ламинацию. Низкоэмиссионное стекло — и мягкое, и твёрдое — мы продаём листом со склада, без закалки. О самой технологии — на странице закалённое стекло.
К-стекло в одинарном остеклении
К-стекло — это низкоэмиссионное стекло с твёрдым пиролитическим покрытием, и его, в отличие от мягкого, допускается применять одинарным листом. Область применения по п. 1 ГОСТ 30733-2014 включает не только светопрозрачные конструкции зданий, но и бытовые и промышленные приборы, средства транспорта и другие технические средства — отсюда К-стекло в дверях промышленных холодильных камер и в холодильных витринах, где обычное стекло запотевает и промерзает. Гарантийный срок хранения К-стекла по п. 12.2 ГОСТ 30733-2014 — пять лет со дня изготовления, против не менее трёх месяцев у мягкого покрытия.
Справочное приложение А к ГОСТ 30733-2014 даёт для К-стекла толщиной 4 мм приведённое сопротивление теплопередаче 0,17 м²·К/Вт, отражение света 0,10 со стороны без покрытия и 0,11 со стороны покрытия, прямое пропускание солнечной энергии 0,73 и общее — 0,76 и 0,78. Отдельной страницы под К-стекло у нас нет: это разновидность низкоэмиссионного стекла, и заказывают её так же — листом стандартного формата со склада.
Сторона покрытия низкоэмиссионного стекла
Сторону покрытия у низкоэмиссионного стекла определяют по отражению. Поставьте лист рядом с обычным стеклом при одном источнике света: у низкоэмиссионного стекла отражение получает лёгкий холодный, чуть цветной оттенок, у обычного остаётся нейтральным. Точнее работает карандашный приём — поднесите кончик карандаша к поверхности: сомкнулось отражение с самим кончиком без зазора, значит покрытие на этой стороне; видна щель толщиной стекла — покрытие с обратной. Однозначный ответ по низкоэмиссионному стеклу даёт приборный тестер покрытия.
В собранной конструкции низкоэмиссионное стекло ставят покрытием внутрь камеры — общее правило п. 11.1 ГОСТ 31364-2014. Для отопительного климата покрытие обращают на поверхность 3 в однокамерном стеклопакете и на поверхности 2 и 5 в двухкамерном, счёт поверхностей ведут снаружи внутрь. Как распознать покрытие в уже установленном окне по отражению пламени, разобрано на странице как отличить закалённое и энергосберегающее стекло.
Где применяют низкоэмиссионное стекло
Низкоэмиссионное стекло применяют там, где нужно удержать тепло: в стеклопакетах оконных и фасадных конструкций, в многослойном стекле, а К-стекло — ещё и одинарным листом в приборах и холодильном оборудовании. Низкоэмиссионное стекло не заменяет ни тёплый профиль, ни герметичный монтаж — оно закрывает только один канал потерь, излучение, и работает вместе с остальными элементами конструкции. Если к теплу нужна ещё и защита от солнца, вместо низкоэмиссионного берут мультифункциональное стекло: там обе задачи решает одно мягкое покрытие.
Устройство самого стеклопакета — формула, число камер, дистанционная рамка, аргон — на этой странице не разбирается: смотрите изготовление стеклопакетов, энергосберегающий стеклопакет и стекло для стеклопакетов. Многослойное стекло, в котором тоже применяют низкоэмиссионное покрытие, — на странице триплекс.
Цена низкоэмиссионного стекла и как заказать
Низкоэмиссионное стекло стоит от 560 ₽/м² за лист 4 мм и от 840 ₽/м² за лист 6 мм. Это цена листом; точную сумму считаем на заявку, потому что стоимость меняют покрытие, толщина листа, его формат, размер партии и то, лежит ли нужное количество на складе. Поэтому низкоэмиссионное стекло Стеклотрейд считает на конкретную заявку. Для расчёта назовите тип покрытия — мягкое или твёрдое, толщину (чаще 4 или 6 мм) и сколько листов нужно. Наличие позиции низкоэмиссионного стекла на складе и срок поставки подтверждает менеджер.
Низкоэмиссионное стекло мы продаём листом стандартного формата со склада, где возможен только технический рез для перевозки; резки в размер заказчика, обработки кромки и закалки по листу нет. Если нужно низкоэмиссионное стекло, вырезанное под проём, заказывайте энергосберегающий стеклопакет — в свой пакет мы это стекло режем и собираем сами. Доставка готового заказа — по Москве, Московской области и ближайшим регионам. Пакет приезжает готовым к установке — в раму его ставит ваш мастер.
Частые вопросы о низкоэмиссионном стекле
Чем i-стекло отличается от К-стекла?
i-стекло — это низкоэмиссионное стекло с мягким магнетронным покрытием по ГОСТ 31364-2014, у него коэффициент эмиссии не более 0,06; К-стекло — низкоэмиссионное стекло с твёрдым пиролитическим покрытием по ГОСТ 30733-2014, у него не более 0,18. i-стекло экономит больше тепла, но работает только внутри стеклопакета или многослойного стекла, требует зачистки кромки на 8—10 мм и хранится ограниченный срок. К-стекло по эмиссии слабее втрое, зато его гарантийный срок хранения — пять лет, зачистка кромки ему не нужна, а применять К-стекло разрешено и одинарным листом.
Можно ли поставить низкоэмиссионное стекло одинарным листом?
Одинарным листом ставят только низкоэмиссионное стекло с твёрдым покрытием — К-стекло: его область применения по ГОСТ 30733-2014 прямо включает светопрозрачные конструкции зданий, бытовые и промышленные приборы, средства транспорта и другие технические средства. Низкоэмиссионное стекло с мягким покрытием одинарным не ставят: ГОСТ 31364-2014 описывает его как стекло для изготовления стеклопакетов и многослойного стекла, а незащищённое мягкое покрытие в открытом воздухе теряет свойства.
Как определить, есть ли на стекле низкоэмиссионное покрытие?
Низкоэмиссионное покрытие проще всего поймать по отражению: рядом с обычным стеклом при одном источнике света отражение в низкоэмиссионном стекле получает лёгкий холодный, чуть цветной оттенок. Сторону покрытия проверяют кончиком карандаша: если его отражение смыкается с самим кончиком без зазора — покрытие на этой стороне. Однозначный ответ по низкоэмиссионному стеклу даёт приборный тестер покрытия, а в уже собранном стеклопакете покрытие выдаёт отражение огонька — одно из отражений пламени оказывается другого цвета.
С какой стороны у низкоэмиссионного стекла покрытие?
Низкоэмиссионное стекло ставят покрытием внутрь камеры — это общее правило п. 11.1 ГОСТ 31364-2014, и наружу покрытие не выводят. Поверхности в конструкции считают снаружи внутрь: для отопительного климата низкоэмиссионное покрытие обращают на поверхность 3 в однокамерном стеклопакете и на поверхности 2 и 5 в двухкамерном. Само устройство пакета разобрано на отдельных страницах — здесь речь о листе.
Режете ли вы низкоэмиссионное стекло в размер?
Режем — в собственных энергосберегающих стеклопакетах: раскрой идёт на нашем производстве стеклопакетов, где разрезанный лист попадает в камеру за те самые 24 часа, которых требует ГОСТ 31364-2014. Отдельно низкоэмиссионное стекло продаём листом стандартного формата со склада, с техническим резом, чтобы лист вошёл в машину и доехал без боя; резку в ваш размер, обработку кромки, зачистку покрытия, сверление и закалку такого листа сейчас не предлагаем. Нужен энергосберегающий контур под ваш размер — заказывайте энергосберегающий стеклопакет.
Сколько стоит низкоэмиссионное стекло?
Низкоэмиссионное стекло стоит от 560 ₽/м² за лист 4 мм и от 840 ₽/м² за лист 6 мм; итоговая сумма зависит от типа покрытия (мягкое или твёрдое), формата и количества листов. Для расчёта назовите тип покрытия, толщину — чаще это 4 или 6 мм — и сколько листов нужно. Наличие конкретной позиции низкоэмиссионного стекла и срок поставки подтверждает менеджер на вашу заявку.
