Триплекс (многослойное стекло)

Триплекс — это многослойное стекло

Триплекс — это многослойное стекло по ГОСТ 30826-2014: стёкла, склеенные плёнкой, которая при разрушении в основном удерживает осколки. Стандарт предназначает многослойное стекло для безопасного остекления — защиты жизни человека и сохранности ценностей — и относит к области его применения стеклопакеты, оконные и дверные блоки, витрины, полы, наклонное и горизонтальное остекление (раздел 1). В нашем триплексе два стекла одного размера толщиной от 3 до 10 мм каждое соединены плёнкой EVA, поэтому при разрушении осколки триплекса в основном удерживаются плёнкой. Триплекс из закалённых стёкол описан на странице закалённый триплекс, а как его делают в цехе — на странице производство стекла триплекс.

Ламинированное стекло — это триплекс

Ламинированное стекло и триплекс — одно и то же изделие под разными названиями: «ламинированное» — обиходный перевод английского laminated glass, в ГОСТ 30826-2014 этот материал называется многослойным стеклом, а на рынке закрепилось слово «триплекс». Название «ламинированное стекло» отражает способ изготовления: два стекла ламинируют — соединяют плёнкой EVA под нагревом в ламинационной печи, и после этого осколки при разрушении в основном удерживаются плёнкой. Заказ «ламинированное стекло по размеру» мы принимаем как заказ на триплекс: те же формулы 3+3…10+10, та же цена от 2500 ₽/м² и та же обработка кромки. С ламинированным стеклом не путают закалённое: закалённое стекло плёнки не содержит и рассыпается крошкой.

Цена триплекса за м²

Цена триплекса в размер растёт с толщиной стёкол: 3+3 — от 2500 ₽/м², 4+4 — от 3330, 5+5 — от 4160, 6+6 — от 4990, 8+8 — от 6640, 10+10 — от 8300 ₽/м². К цене за м² добавляется шлифовка кромки по периметру — для 3+3 по ставке стекла 6 мм, около 202 ₽ за погонный метр: без обработки кромки триплекс в размер не делаем. Целыми листами триплекс не продаём: лист 3210×2250 мм — это наше сырьё для раскроя, поэтому цена триплекса считается за квадратный метр готового изделия. Закалённый триплекс стоит как два закалённых стекла — от 5720 ₽/м² за 4+4.

Цена «от» за 1 м² готового триплекса; шлифовка кромки считается отдельно по периметру. Листами со склада триплекс не продаём. Точный расчёт и счёт на оплату — по заявке на почту.

Триплекс по формуле и виду

Формулы триплекса, закалённый триплекс и стандарт — на отдельных страницах:

Формулы триплекса 3+3…10+10

Формулу триплекса записывают толщинами двух стёкол: 4+4 — два стекла по 4 мм на плёнке EVA, а в листовой записи 4.4.1 последняя цифра означает число слоёв плёнки. Стандартный триплекс 3+3 и 4+4 Стеклотрейд режет в размер из листов, а 5+5, 6+6, 8+8, 10+10 и сочетания разной толщины вроде 6+8 собирает из двух стёкол. Готовая толщина триплекса — от 6,4 мм у 3+3 до 20,4 мм у 10+10, вес — от 15 до 50 кг/м²; по таблице 3 ГОСТ 30826-2014 отклонение толщины многослойного стекла до 25 мм не больше ±0,6 мм. Толщину, вес и применение каждой формулы разбирает страница формула стекла триплекс.

Плёнка триплекса: прозрачная, матовая, цветная

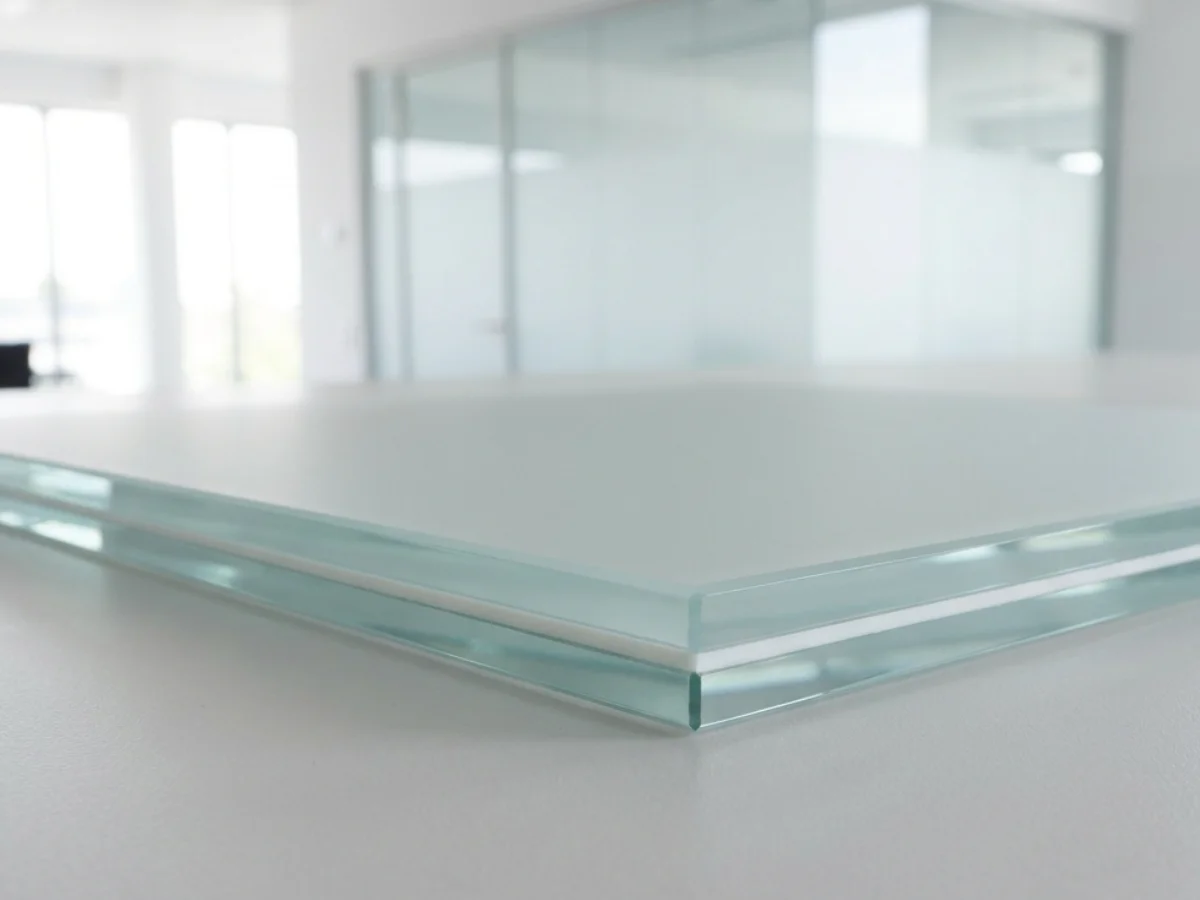

Плёнка в нашем триплексе — EVA на основе этиленвинилацетата: п. 5.2.1 ГОСТ 30826-2014 называет такую термореактивную плёнку среди материалов многослойного стекла, и в ламинационной печи при нагреве она склеивает стёкла по всей площади. Плёнка EVA бывает прозрачной, матовой — для перегородок и дверей без обзора, — тонированной или цветной; цвет плёнки подбирает менеджер при заказе. Заливной триплекс с жидким полимером мы не делаем.

Допуски размеров триплекса

Целый лист триплекса — 3210×2250 мм: из него режут в размер 3+3 и 4+4, а нестандартный триплекс собирают из двух стёкол, заранее вырезанных в ваш размер; кромку триплекса в размер обрабатывают всегда, а максимальный размер триплекса — 3000×2100 мм. Допуски длины и ширины многослойного стекла задаёт таблица 4 ГОСТ 30826-2014:

Таблица 4 ГОСТ 30826-2014. Разность диагоналей — не больше 3 мм при диагонали до 1500 мм, 4 мм — до 2500 мм, 5 мм — свыше (таблица 6).

Классы безопасности триплекса

Классы защиты многослойного стекла ГОСТ 30826-2014 перечисляет в таблице 2: безопасность при эксплуатации СМ1–СМ4, ударостойкость Р1А–Р5А, взломостойкость Р6В–Р8В, а также пулестойкость, взрывостойкость и огнестойкость. Для классов СМ мешок массой 45 кг сбрасывают с высоты 190, 450, 1200 и 2000 мм (п. 5.1.6, таблица 9), для классов Р1А–Р4А стальной шар 4,11 кг — с 1500, 3000, 6000 и 9000 мм (п. 5.1.7, таблица 11). Класс триплекса подтверждают испытанием конкретной формулы; разбор стандарта — на странице ГОСТ 30826-2014.

Триплекс ставят и в стеклопакет: при разрушении осколки остаются на плёнке, а пакет — в раме; формулы, толщина и цена — на странице стеклопакет триплекс.

Качество триплекса по ГОСТ

ГОСТ 30826-2014 не допускает в триплексе пузырей в склеивающем слое и отлипов, трещин и посечек, а кромки триплекса должны быть ровными, углы — целыми, без щербления (п. 5.1.1). В краевой зоне допускается усадка плёнки до 3 мм (п. 5.1.1.3); оптические искажения при просмотре экрана «кирпичная стена» под углом до 30° для прозрачного триплекса не допускаются (п. 5.1.5). По стандарту триплекс должен быть стойким к ультрафиолету и влаге (п. 5.1.3, 5.1.4).

Триплекс или закалённое стекло

Триплекс и закалённое стекло безопасны по-разному: закалённое стекло при разрушении рассыпается мелкой крошкой, а в триплексе осколки в основном удерживаются плёнкой. Триплекс 3+3 в размер стоит от 2500 ₽/м² плюс шлифовка кромки. Когда нужны оба свойства, берут закалённый триплекс — от 5720 ₽/м² за 4+4.

Где применяют триплекс

Триплекс Стеклотрейд изготавливает для дверей из триплекса, перегородок, витрин и мебели — туда, где осколки опасны для людей. Триплекс берут и как витринное стекло, затрудняющее проникновение, и как стекло для веранды — на крышу и навес. Монтаж не выполняем: изготавливаем триплекс по вашим размерам и доставляем.
