ГОСТ 111-2014 «Стекло листовое бесцветное»

Введение ГОСТ 111-2014 и Изменение № 1

ГОСТ 111-2014 принял Межгосударственный совет по стандартизации, метрологии и сертификации (протокол № 72-П от 14 ноября 2014 года), а национальным стандартом России ГОСТ 111-2014 стал по приказу Росстандарта № 264-ст от 16 апреля 2015 года с датой введения 1 апреля 2016 года. ГОСТ 111-2014 заменил ГОСТ 111-2001, одновременно был отменён ГОСТ Р 54170-2010; текст подготовило ОАО «Институт стекла» (ТК 41 «Стекло»), с европейским EN 572-8:2012 стандарт соотносится со степенью соответствия NEQ.

Изменение № 1 к ГОСТ 111-2014 приняла МГС (протокол № 120-П от 30 июля 2019 года), в России оно введено с 1 февраля 2020 года (приказ Росстандарта № 825-ст от 30 сентября 2019 года; опубликовано в ИУС № 12, 2019). Изменение № 1 добавило в область применения стекло, полученное горизонтальным и вертикально-горизонтальным вытягиванием, разрешило бесцветному стеклу лёгкий цветовой оттенок, видимый в торец (примечание к п. 4.3), уточнило в п. 4.11, что в обозначении указывают номинальные толщину и размеры, и уточнило в п. 5.1.2, что расстояние между нормируемыми пороками относится к стеклу твёрдых размеров (ТР). Требования безопасности (подраздел 5.3) изменение заменило ссылкой на ГОСТ 33560-2015, п. 9.1 — ссылкой на ГОСТ 33561-2015 «Указания по эксплуатации»; ГОСТ 10134.1-82 в нормативных ссылках заменён на ГОСТ 10134.1-2017. Таблицы 1–6 и приложение А ГОСТ 111-2014 изменение не затронуло. Скан на нашем сайте — издание 2015 года, PDF без текста Изменения № 1; текст изменения — Изменение № 1 ГОСТ 111-2014.

Область применения ГОСТ 111-2014

ГОСТ 111-2014 распространяется на бесцветное листовое стекло, изготовленное флоат-способом или вертикальным вытягиванием (с Изменением № 1 — также горизонтальным и вертикально-горизонтальным вытягиванием). По ГОСТ 111-2014 стекло предназначено для остекления светопрозрачных конструкций и для изделий строительного, технического и бытового назначения: закалённых и многослойных стёкол, стёкол с покрытиями, зеркал, стеклопакетов, мебели, интерьеров и транспорта — что из перечисленного Стеклотрейд поставляет, видно в каталоге стекла. ГОСТ 111-2014 разрешено применять и при подтверждении соответствия, в том числе при сертификации. Тонированное стекло нормирует другой стандарт — ГОСТ 32997-2014, весь перечень — на странице ГОСТы на стекло.

Марки стекла по ГОСТ 111-2014: М0, М1, М4, М7

Марок листового стекла в ГОСТ 111-2014 четыре — М0, М1, М4 и М7, и марку по п. 4.2 определяют четыре показателя: оптические искажения, пороки, предельное отклонение по толщине и разнотолщинность. Марок М2, М3, М5 и М6 ГОСТ 111-2014 не содержит, поэтому запись «М0–М7» как сплошной ряд неточна. Чем меньше цифра марки, тем строже нормы: у М0 недопустим порок крупнее 2 мм, у М1 — крупнее 5 мм, у М4 — крупнее 6 мм (таблица 5), а для М7 пороки, искажения и плоскостность не нормируются (таблицы 4 и 5, п. 4.9). Прозрачное листовое стекло на складе Стеклотрейд — марки М1; чем стекло М1 отличается от соседних марок и где его берут, разобрано на странице стекло М1.

Бесцветное и особо прозрачное стекло: два класса по светопропусканию

ГОСТ 111-2014 (п. 4.3) делит листовое стекло на два класса: бесцветное — со стандартным коэффициентом пропускания света — и особо прозрачное — с повышенным. Особо прозрачное стекло по ГОСТ 111-2014 обозначают буквой (П) после марки; в торговле такое стекло называют осветлённым или оптивайтом, и его норма светопропускания выше на всех толщинах — например, не менее 91 % при 4 мм против 88 % у бесцветного (таблица 6). Лёгкий цветовой оттенок бесцветного стекла, видимый в торец, Изменение № 1 к ГОСТ 111-2014 прямо допускает. Об особо прозрачном стекле подробно — на странице осветлённое стекло.

Номинальные толщины стекла и допуски по таблице 1

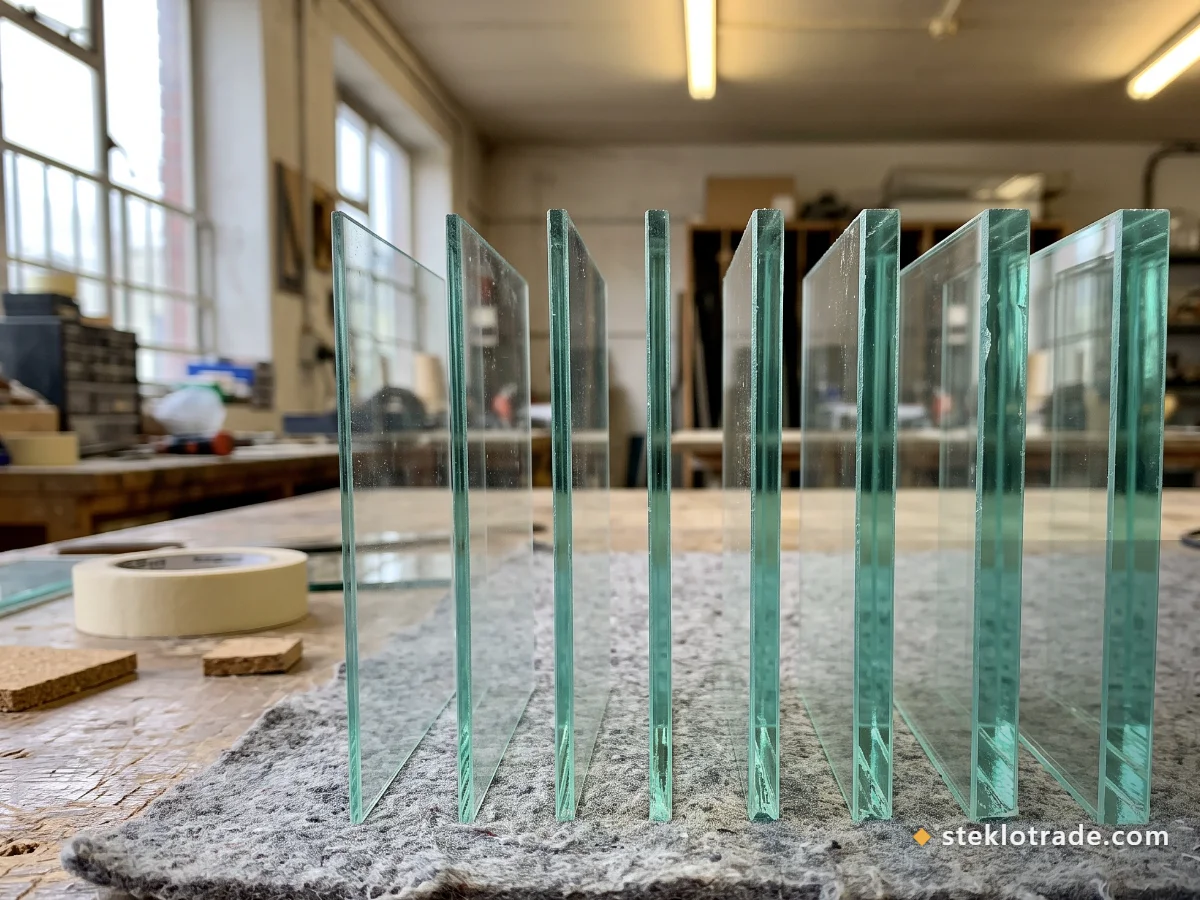

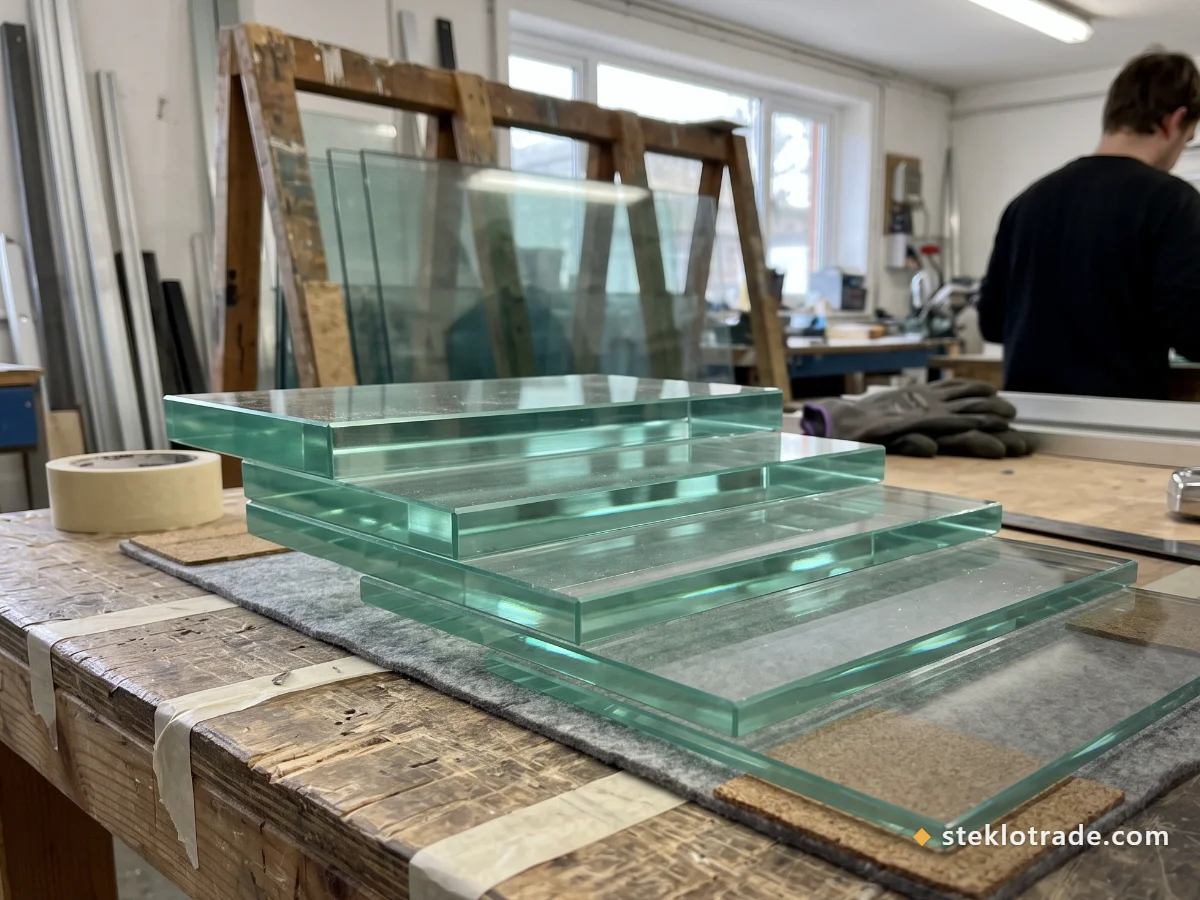

ГОСТ 111-2014 устанавливает 12 номинальных толщин листового стекла: 1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 19 и 25 мм. Допуск по толщине в ГОСТ 111-2014 зависит и от толщины, и от марки: лист 4 мм марок М0 и М1 может отклоняться на ±0,20 мм, марки М4 — на ±0,30 мм, марки М7 — на ±0,40 мм, а лист 19 мм — на ±1,00 мм у всех марок, кроме М7 (±1,20 мм). Разнотолщинность — разница толщины в пределах одного листа — нормируется отдельно. Для нестандартной толщины ГОСТ 111-2014 (п. 4.8) велит брать допуски ближайшей меньшей толщины из таблиц 1–3.

Таблица 1 ГОСТ 111-2014: предельные отклонения по толщине и разнотолщинность, не более, мм. Сколько весит лист каждой толщины — на странице вес стекла, какие толщины есть в продаже и какую выбрать под задачу — на странице толщина стекла.

Допуски длины, ширины, диагоналей и плоскостность листа

Допуски размеров листа ГОСТ 111-2014 задаёт отдельно для двух категорий: стекло свободных размеров (СВР) и стекло твёрдых размеров (ТР), у которого нормы строже. У стекла СВР толщиной 1–15 мм длина и ширина могут отклоняться на ±4 мм, а разность диагоналей — достигать 6 мм; у стекла ТР толщиной 1–6 мм и длиной до 1500 мм допуск сторон — ±1 мм, разность диагоналей — не более 2 мм (таблицы 2 и 3). Плоскостность по п. 4.9 ГОСТ 111-2014 — не более 0,05 % длины большей стороны у марок М0, М1 и М4: у листа 2550 мм это около 1,3 мм; для марки М7 плоскостность не нормируется. Прямолинейность кромок и прямоугольность углов стандарт оставляет договору поставки (п. 4.10).

Таблицы 2 и 3 ГОСТ 111-2014, мм. Для ТР диапазон — длина стороны (в таблице 2) или длина диагонали (в таблице 3). Стекло в размер Стеклотрейд режет с точностью ±1 мм — см. резка стекла.

Оптические искажения: экраны «зебра» и «кирпичная стена»

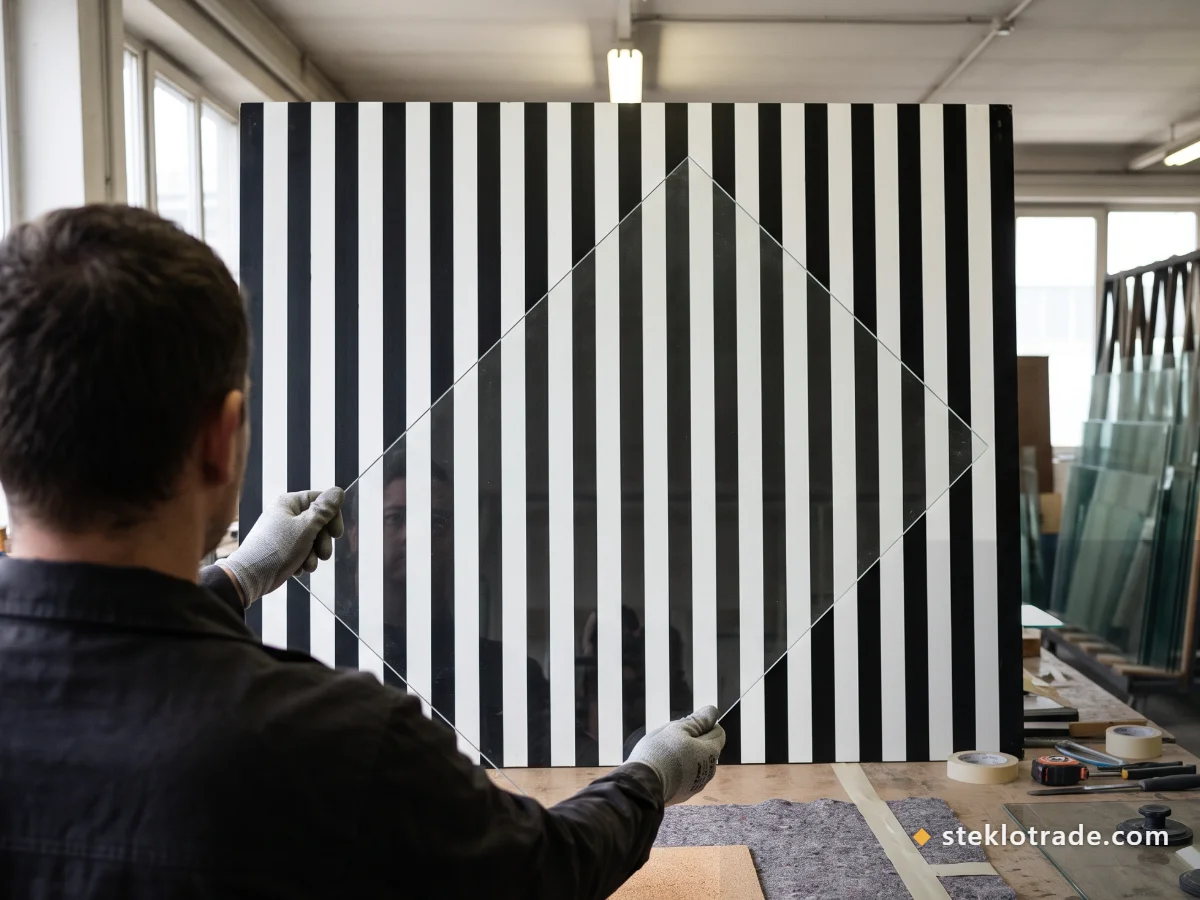

Оптические искажения в проходящем свете ГОСТ 111-2014 нормирует углом, который определяют при просмотре специального экрана сквозь стекло: чем больше нормируемый угол, тем строже требование к оптике. Для марок М0 и М1 угол по экрану «зебра» — не менее 45° у стекла тоньше 3 мм и не менее 50° у стекла от 3 мм, а искажения в отражённом свете — не более 5 мм. Для марки М4 ГОСТ 111-2014 назначает другой экран — «кирпичная стена» — и угол не менее 45°, отражённый свет не нормирует; у марки М7 оптические искажения не нормируются вовсе (таблица 4, методы — ГОСТ 33003).

Таблица 4 ГОСТ 111-2014, угол — не менее.

Пороки стекла по маркам: таблица 5

Пороки листового стекла ГОСТ 111-2014 делит на разрушающие — они запрещены в любой марке — и неразрушающие — локальные и линейные. Число допустимых локальных пороков ГОСТ 111-2014 считает на лист в зависимости от площади листа — до 5 м², 5–10 м² и свыше 10 м²; линейные пороки входят в тот же счёт, но их не больше двух на лист, длиной до 5 мм у М0, до 10 мм у М1 и до 30 мм у М4 (таблица 5). Расстояние между нормируемыми пороками — не менее 500 мм — для стекла ТР (Изменение № 1, п. 5.1.2). Для стекла твёрдых размеров нормы строже: у М1 ТР пороки крупнее 3 мм и линейные пороки не допускаются, сколы и отбитые углы у ТР запрещены полностью, а у СВР — не больше допуска на длину (п. 5.1.2).

Таблица 5 ГОСТ 111-2014 для стекла свободных размеров (СВР): локальные пороки, шт. на один лист, не более. Термины пороков — ГОСТ 32361-2013.

Светопропускание листового стекла по таблице 6

Светопропускание ГОСТ 111-2014 нормирует как нижнюю границу коэффициента направленного пропускания света для каждой толщины: бесцветное стекло 4 мм пропускает не менее 88 % света, 6 мм — не менее 87 %, 10 мм — не менее 83 %, 19 мм — не менее 72 %. У особо прозрачного стекла по ГОСТ 111-2014 нормы выше и падают с толщиной медленнее: 91 % при 3–6 мм, 90 % при 8–10 мм и 87 % даже при 25 мм. Светопропускание определяют по ГОСТ EN 410 или ГОСТ 26302 на целом листе или вырезанном образце (п. 7.4).

Таблица 6 ГОСТ 111-2014: коэффициент направленного пропускания света (0,88 = 88 %).

Остаточные напряжения и водостойкость стекла

Остаточные внутренние напряжения листового стекла по п. 5.1.4 ГОСТ 111-2014 — не более 70 нм/см; их определяют по разности хода лучей при двойном лучепреломлении (ГОСТ 3519), пропуская луч через прозрачные торцы образца параллельно граням (п. 7.5). Водостойкость стекла по ГОСТ 111-2014 (п. 5.1.5) — не ниже класса 4/98 по ГОСТ 10134.1.

Условное обозначение стекла по ГОСТ 111-2014

Условное обозначение листового стекла по п. 4.11 ГОСТ 111-2014 собирается в строку из пяти частей: марка, буква (П) для особо прозрачного стекла, категория размеров (СВР или ТР), толщина × длина × ширина в миллиметрах и номер стандарта. Первый пример из ГОСТ 111-2014 — «М1 — СВР — 4 × 2500 × 3210 ГОСТ 111—2014»: стекло марки М1 свободных размеров толщиной 4 мм, длиной 2500 и шириной 3210 мм. Второй пример — «М0 (П) — ТР — 8 × 1800 × 1200 ГОСТ 111—2014»: особо прозрачное стекло марки М0 твёрдых размеров 8 мм. Для экспорта и импорта ГОСТ 111-2014 допускает другие обозначения, если их расшифровка записана в контракте.

Маркировка, упаковка и хранение листового стекла

Листовое стекло по ГОСТ 111-2014, как правило, не маркируют (п. 5.2.2): требования к маркировке при необходимости записывают в договор поставки, а правила маркировки, упаковки, транспортирования и хранения берут из ГОСТ 32530-2013. По требованию потребителя у стекла марок М0 и М1 обозначают сторону, которая не касалась расплава олова (п. 5.2.1). Гарантийный срок хранения стекла по ГОСТ 111-2014 — не менее одного года со дня отгрузки (п. 10.2); приёмка партий идёт по ГОСТ 32529-2013. Как стекло упаковывают в ящики и сколько листов в ящике — на странице стекло ящиками.

Указания по эксплуатации и допустимый прогиб 1/250

Раздел 9 ГОСТ 111-2014 перечисляет, чего нельзя делать со стеклом при перевозке, хранении и эксплуатации: допускать соприкосновение листов друг с другом и удары о твёрдые предметы, тереть стекло жёсткими и царапающими материалами, мыть сухое стекло жёсткой щёткой без жидкости, оставлять на нём влагу, цементную пыль и брызги от сварки и шлифовки, подвергать резким перепадам температур. При проектировании остекления ГОСТ 111-2014 (п. 9.3) требует расчёт прочности, а допустимый прогиб листового стекла принимает не более 1/250 короткой стороны — для стекла шириной 1000 мм это 4 мм. С Изменением № 1 п. 9.1 ГОСТ 111-2014 отсылает к ГОСТ 33561-2015 «Стекло и изделия из него. Указания по эксплуатации» — его требования соблюдают при обращении со стеклом, монтаже и обслуживании.

Приложение А: справочные физические характеристики

Приложение А ГОСТ 111-2014 — справочное: плотность, прочность, теплопроводность и другие физические характеристики стандарт не нормирует, а приводит ориентиры для расчётов. Плотность бесцветного листового стекла по приложению А — 2500 кг/м³, поэтому квадратный метр весит 2,5 кг на каждый миллиметр толщины; прочность на изгиб для проектирования — 15 МПа, температура размягчения — 600 °C. Термостойкость 40 °C в приложении А ГОСТ 111-2014 — это допустимый резкий перепад температур между участками листа, а не рабочая температура стекла. Что стоит за каждой цифрой — на странице свойства листового стекла.

Таблица А.1 ГОСТ 111-2014 (приложение А, справочное).

Что ГОСТ 111-2014 значит для покупателя стекла

Для покупателя ГОСТ 111-2014 сводится к трём проверкам: марка стекла, толщина с допуском и назначение. Марку выбирают по задаче: для закалённого стекла таблица 1 ГОСТ 30698-2014 называет стекло марок М0 и М1; другие стёкла допускаются, если готовое закалённое изделие отвечает стандарту (примечание 1). Бесцветное стекло для матированного по ГОСТ 32360-2013 берут марок М0 и М1 (таблица 2). Толщину сверяют с таблицей 1: лист 4 мм марки М1 — это 3,8–4,2 мм. Стеклотрейд продаёт прозрачное листовое стекло 2–10 мм марки М1 оптом от 350 ₽/м², листами от 410 ₽/м² и режет в размер от 4 мм; требования к закалке разобраны на странице ГОСТ 30698-2014, цены по толщинам — на странице стекло М1, точный расчёт — в калькуляторе. Доставка по Москве, Московской области и ближайшим регионам.
