Производство стекла триплекс
Производим триплекс в своём цехе: формула 3+3 от 2500 ₽/м² плюс шлифовка кромки. Заказ от одной детали, доставка по Москве, области и соседним областям. Пришлите эскиз или размеры — назовём цену.
Производство стекла триплекс состоит из четырёх операций: раскрой двух стёкол одного размера, полировка кромки, сборка пакета с плёнкой EVA и склейка в ламинационной печи. Стеклотрейд ведёт эти операции на своём производстве, поэтому отдаёт стекло триплекс готовой деталью по вашему чертежу: размер до 3000×2100 мм, полированная кромка заподлицо, отверстия и вырезы выполняются до склейки, а при необходимости оба стекла закаливают до сборки. Собираем триплекс на плёнке EVA из проверенного стекла надёжных поставщиков: качество стороннего стекла на глаз определить практически невозможно; монтаж выполняет ваш мастер. Доставка по Москве, области и соседним областям.
Из чего состоит стекло триплекс
Стекло триплекс — это два силикатных стекла одного размера, соединённых по всей площади полимерной плёнкой; официальное название такого материала по ГОСТ 30826-2014 — многослойное стекло. Смысл конструкции в плёнке: когда стекло триплекс разбивают, осколки в основном остаются на ней, а полотно не рассыпается. В нашем стекле триплекс плёнка одна — EVA, термореактивная плёнка на основе этиленвинилацетата, которую п. 5.2.1 ГОСТ 30826-2014 прямо называет среди материалов многослойного стекла. Толщину стекла триплекс задаёт формула — два стекла плюс плёнка, от 6,4 мм у 3+3 до 20,4 мм у 10+10; разбор формул — на странице формула стекла триплекс.
Четыре операции производства стекла триплекс
Производство стекла триплекс Стеклотрейд ведёт в собственном цехе в Москве и укладывает в четыре операции: раскрой, кромка, сборка пакета, склейка. Порядок операций жёсткий — всё, что меняет геометрию стекла триплекс, выполняется до склейки, потому что готовую деталь уже не режут и не сверлят. Поэтому заказ стекла триплекс начинается не с материала, а с чертежа: размер, формула, отверстия и вырезы согласуют заранее.
| Операция | Что происходит со стеклом триплекс |
|---|---|
| 1. Раскрой | из листа выкраивают два стекла по вашему чертежу |
| 2. Кромка | торцы обоих стёкол шлифуют и полируют заподлицо |
| 3. Сборка пакета | плёнку EVA кладут между подготовленными стёклами |
| 4. Склейка | собранный пакет прогревают в ламинационной печи |
Раскрой двух стёкол одного размера
Раскрой в производстве стекла триплекс отличается от обычной резки одним требованием: оба стекла должны получиться одного размера, чтобы их кромки совпали в готовой детали. Стандартные формулы стекла триплекс 3+3 и 4+4 мы режем из готового листа 3210×2250 мм, а формулы от 5+5 до 10+10 собираем из двух стёкол, вырезанных в размер заранее. Лист триплекса в производстве стекла триплекс — сырьё, а не товар: листами со склада мы его не продаём. Давальческое (чужое) стекло в раскрой и склейку не принимаем — стекло триплекс делаем только из своего стекла.
Что заказывают после производства стекла триплекс
Страницы кластера, которые отвечают на следующий вопрос:

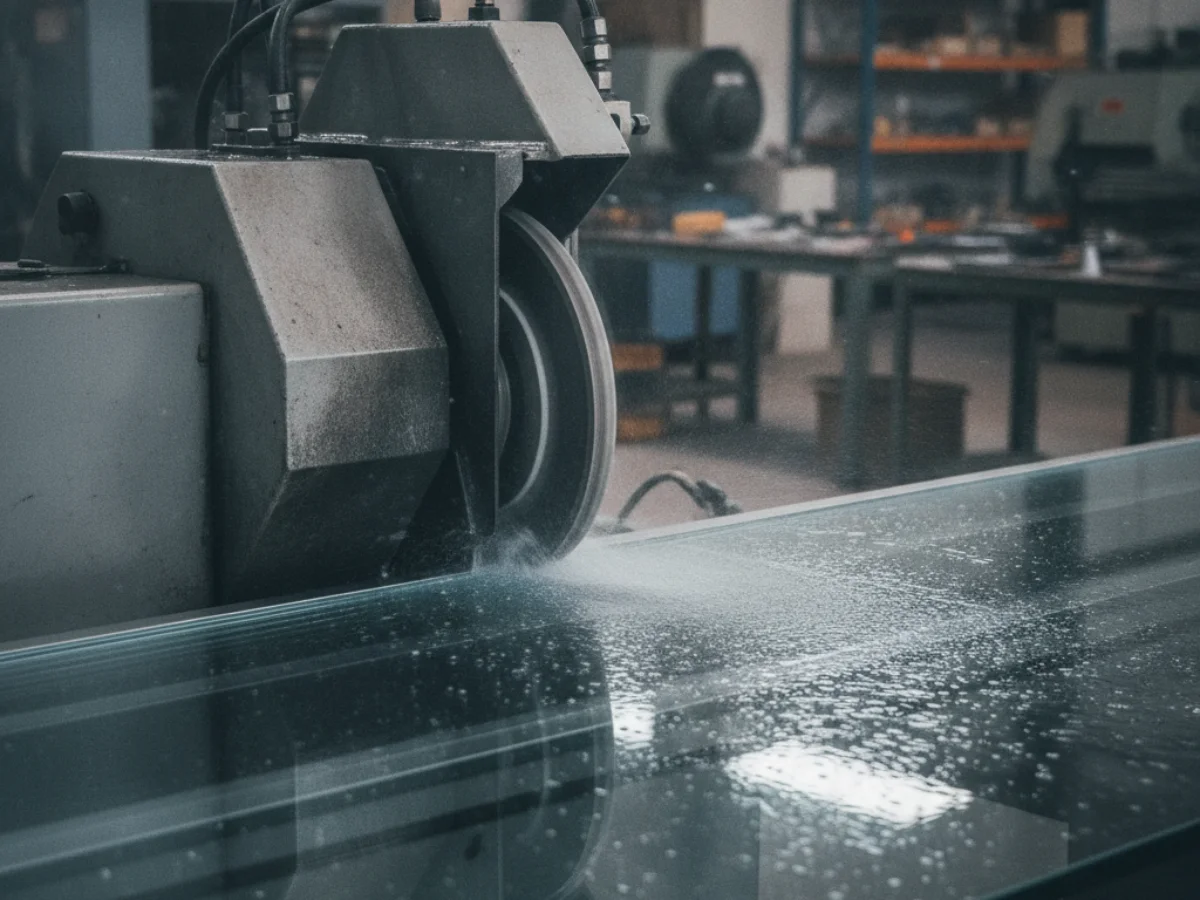

Полировка кромки стекла триплекс до склейки
Кромку в производстве стекла триплекс обрабатывают до склейки и всегда: у готовой детали торцы двух стёкол лежат заподлицо, а щербление кромки и повреждённые углы ГОСТ 30826-2014 не допускает (п. 5.1.1). Пункт 4.13.1 стандарта рекомендует для многослойного стекла шлифованную кромку и требует обрабатывать кромку до закалки, если стекло закалённое. Шлифовку кромки стекла триплекс считают отдельно по периметру детали: для формулы 3+3 — по ставке стекла 6 мм, около 202 ₽ за погонный метр. Без обработки кромки стекло триплекс в размер не делаем; виды кромки — на странице обработка кромки стекла.
Отверстия и вырезы в стекле триплекс делают до склейки
Отверстия и вырезы в стекле триплекс сверлят в каждом стекле отдельно и до сборки пакета — по одной разметке, чтобы в склеенной детали они совпали. Готовое стекло триплекс не сверлят: сверло идёт через плёнку и разрушает склейку, а в закалённом исполнении — само стекло. Поэтому раскладку отверстий под фурнитуру — замки, ручки, кронштейны и точечные крепления — в стекле триплекс согласуют по чертежу до запуска в работу, а стоимость присадки менеджер считает отдельно от цены за квадратный метр. Под петли триплекс не сверлим.
Плёнка EVA в производстве стекла триплекс
Плёнка в производстве стекла триплекс у нас одна — EVA, термореактивная плёнка на основе этиленвинилацетата по п. 5.2.1 ГОСТ 30826-2014. Плёнку EVA укладывают между двумя стёклами в пакет; она бывает прозрачной, матовой, с тоном и цветной, поэтому матовое или цветное стекло триплекс получают не краской и не плёнкой поверх стекла, а самим склеивающим слоем. Таблицу цветов мы на сайте не публикуем — актуальные плёнки для стекла триплекс показывает менеджер при заказе. Толщина слоя плёнки входит в общую толщину стекла триплекс: у записи 4.4.1 это один слой 0,38 мм.

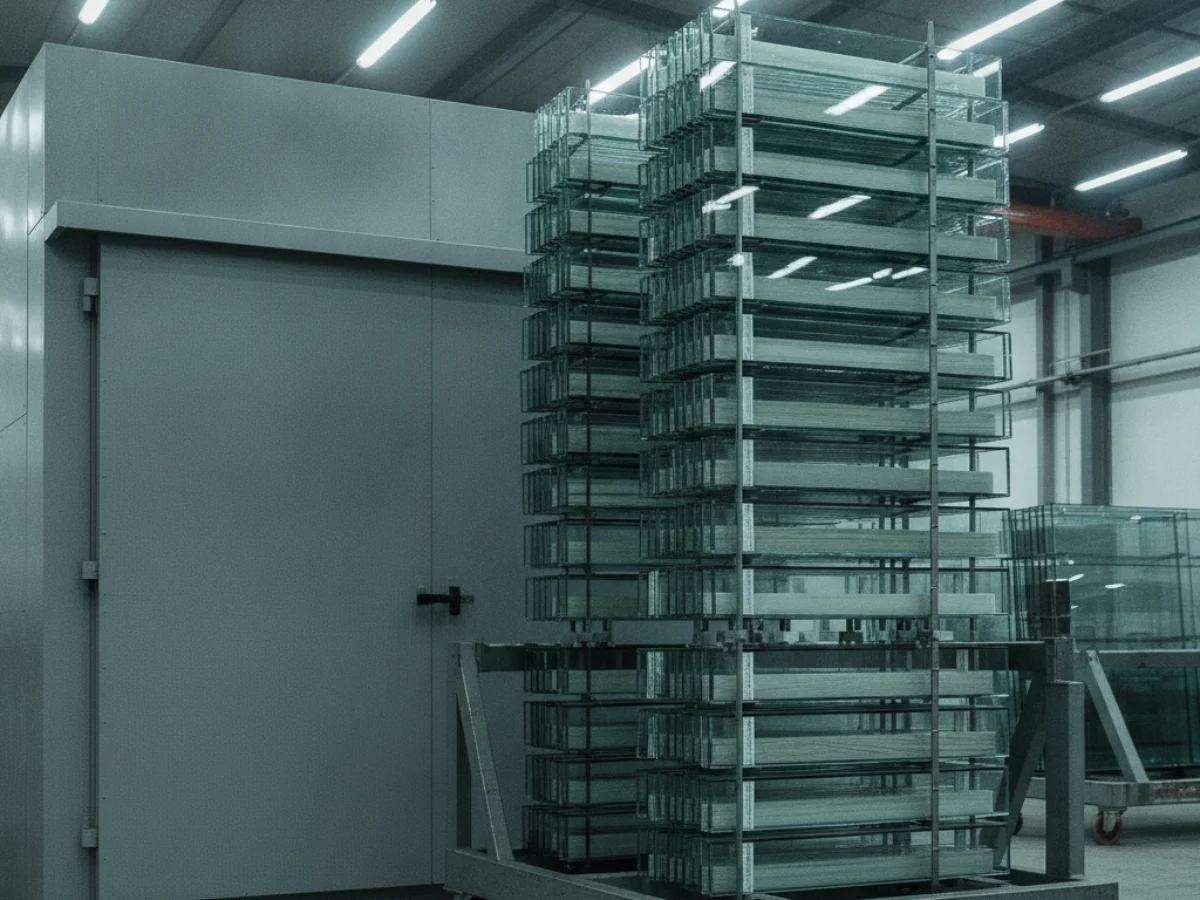

Склейка стекла триплекс в ламинационной печи
Последняя операция производства стекла триплекс — прогрев собранного пакета в ламинационной печи: под нагревом плёнка EVA полимеризуется и связывает оба стекла по всей плоскости. ГОСТ 30826-2014 требует, чтобы материал склеивающего слоя в готовом многослойном стекле был полностью полимеризован (п. 5.1.2), а пузыри в склеивающем слое и отлипы не допускает вовсе (п. 5.1.1). После печи стекло триплекс становится единой деталью: его нельзя ни резать, ни сверлить, ни подгонять по месту — только устанавливать в готовый проём.
Плёночный и заливной триплекс: в чём разница
Плёночное стекло триплекс склеивают готовой плёнкой в печи, а заливной триплекс получают иначе — зазор между стёклами заливают жидким полимером и полимеризуют его на месте. Мы делаем только плёночное стекло триплекс на EVA: заливной триплекс не выпускаем. Гнутое (моллированное) стекло триплекс мы тоже не делаем, хотя ГОСТ 30826-2014 такой вид многослойного стекла описывает, — цех работает с плоским силикатным стеклом.
Закалка стёкол до склейки стекла триплекс
Закалённое стекло триплекс собирают из стёкол, закалённых поштучно до склейки: сначала каждое стекло режут в размер, обрабатывают кромку и сверлят, затем закаливают, и только после этого собирают пакет с плёнкой EVA. Такой порядок задаёт сама технология — п. 4.13.1 ГОСТ 30826-2014 требует обрабатывать кромку до закалки, а закалённое стекло после печи не режут и не сверлят. Закалённое стекло триплекс Стеклотрейд делает от формулы 4+4 — от 5720 ₽/м², цены и размеры собраны на странице закалённый триплекс. Формулу 3+3 не закаливаем: стекло 3 мм в печь не идёт.
Контроль стекла триплекс по ГОСТ 30826-2014
Готовое стекло триплекс принимают по внешнему виду так, как это описывает ГОСТ 30826-2014. Стандарт не допускает в многослойном стекле пузырей в склеивающем слое, отлипов, трещин, посечек и грубых царапин; точечные пороки меньше 0,5 мм не нормируются, крупнее 3 мм запрещены, линейные длиннее 30 мм — тоже. В краевой зоне стекла триплекс — по умолчанию 15 мм, а для деталей крупнее 5 м² 20 мм — допускается усадка плёнки до 3 мм. Прозрачное стекло триплекс дополнительно смотрят на контрольном экране «кирпичная стена»: оптических искажений при наклоне взгляда до 30° быть не должно; полный разбор требований — на странице ГОСТ 30826-2014.
Максимальный размер стекла триплекс: 3000×2100 мм
Максимальное полотно стекла триплекс — 3000×2100 мм, а закалённого стекла триплекс — 3000×2000 мм при соотношении сторон не больше 1:5: предел задаёт печь закалки, а не склейка. Допуски на длину и ширину многослойного стекла даёт таблица 4 ГОСТ 30826-2014: для стекла триплекс толще 8 мм со стёклами тоньше 10 мм это +2,5/−2,0 мм при стороне до 1100 мм и +5,0/−3,0 мм при стороне до 3000 мм. Разность диагоналей стекла триплекс по таблице 6 — не больше 3 мм при диагонали до 1500 мм, 4 мм — до 2500 мм и 5 мм — свыше.
Срок изготовления стекла триплекс
Срок изготовления стекла триплекс зависит от формулы и от того, нужна ли закалка: 3+3 и 4+4 режут из листа, формулы от 5+5 сначала собирают из двух отдельно вырезанных стёкол. Точный срок по вашему заказу стекла триплекс называет менеджер при расчёте. Дольше всего идёт закалённое стекло триплекс: к склейке добавляется закалка — от 5 рабочих дней; её срок меняется в зависимости от загруженности закалочной печи, поэтому уточняйте его при заказе. Счёт на оплату и подтверждённый срок мы выставляем по заявке с размерами и чертежом.
Частые вопросы о производстве стекла триплекс
Что такое стекло триплекс?
Стекло триплекс — это два силикатных стекла одного размера, склеенных по всей площади полимерной плёнкой; по ГОСТ 30826-2014 такой материал называется многослойным стеклом. При разрушении осколки стекла триплекс в основном удерживаются плёнкой. У нас плёнка одна — EVA, а толщину детали задаёт формула: от 6,4 мм у 3+3 до 20,4 мм у 10+10.
Как делают стекло триплекс?
За четыре операции: два стекла режут в один размер, полируют кромку, укладывают между ними плёнку EVA и склеивают пакет нагревом в ламинационной печи. Отверстия и вырезы делают до склейки, а для закалённого исполнения стёкла закаливают до сборки.
Делаете ли вы заливной триплекс?
Нет. Стеклотрейд выпускает только плёночное стекло триплекс на EVA; заливной триплекс с жидким полимером и гнутый (моллированный) триплекс не делаем.
Можно ли просверлить готовое стекло триплекс?
Нет. Отверстия и вырезы делают в каждом стекле до сборки пакета: в склеенной детали сверло разрушает склейку, а в закалённом исполнении — само стекло. Раскладку отверстий согласуют по чертежу до запуска в работу.
Принимаете ли вы своё стекло заказчика в переработку?
Нет, давальческое стекло в раскрой и склейку не принимаем: стекло триплекс делаем только из своего стекла. Монтаж мы также не выполняем — отгружаем готовую деталь.
Какой максимальный размер стекла триплекс вы делаете?
3000×2100 мм, а закалённое стекло триплекс — 3000×2000 мм при соотношении сторон не больше 1:5. Формулы — от 3+3 до 10+10 мм, в том числе из стёкол разной толщины.
