Формула стеклопакета
Формула стеклопакета — это запись его слоёв в миллиметрах от наружного стекла к внутреннему: стекло — рамка — стекло. Формула 4-16-4 расшифровывается как однокамерный стеклопакет из двух стёкол 4 мм с камерой 16 мм и толщиной 24 мм, а 4-10-4-10-4 — как двухкамерный из трёх стёкол толщиной 32 мм. Буквы в формуле обозначают марку и покрытие стекла (4М1 — стекло М1 4 мм, И) и газ в камере (Ar, Kr). Какие формулы Стеклотрейд собирает и чем они отличаются по теплу и весу — на странице изготовление стеклопакетов. Стеклотрейд изготавливает стеклопакет без рамы по вашей формуле от 1 шт: однокамерный от 4170 ₽/м², двухкамерный от 4880 ₽/м².
Как читать формулу стеклопакета
Формулу стеклопакета читают слева направо, начиная с наружного стекла, — такой порядок задаёт ГОСТ 24866-2014. Числа на нечётных местах формулы — толщины стёкол, на чётных — ширины дистанционных рамок, то есть камер. Отсюда два быстрых вывода: число рамок в формуле равно числу камер, а сумма всех чисел — толщине стеклопакета. Порядок имеет значение: формула 6-12-4-10-4 говорит, что стекло 6 мм стоит снаружи, а внутри — 4 мм. Как из суммы формулы подобрать пакет под окно, объясняет страница толщина стеклопакета.
| Знак в формуле | Расшифровка |
|---|---|
| 4 · 5 · 6 | толщина листа стекла, мм |
| 8 … 24 | ширина дистанционной рамки, то есть камеры, мм |
| М1 | марка листового стекла по ГОСТ 111-2014 (4М1 — стекло 4 мм марки М1) |
| И | стекло с мягким низкоэмиссионным покрытием — энергосберегающее i-стекло |
| К | стекло с твёрдым низкоэмиссионным покрытием |
| Ar · Kr | камера заполнена аргоном или криптоном; без букв — осушенный воздух |
| 4.4 | триплекс из двух стёкол по 4 мм, склеенных плёнкой |
Условное обозначение стеклопакета по ГОСТ 24866-2014
Полное условное обозначение стеклопакета по ГОСТ 24866-2014 длиннее бытовой формулы и включает тип изделия, вид и толщину каждого стекла, ширину рамок, газ в камерах и номер стандарта. Тип обозначают буквами: СПО — стеклопакет однокамерный, СПД — двухкамерный. Стандарт приводит пример СПО 4М1-16Kr-4М1 ГОСТ 24866-2014 — однокамерный стеклопакет из двух стёкол 4 мм марки М1 с рамкой 16 мм и криптоном в камере, и пример СПД 4М1-12-4М1-12-4М1 — двухкамерный из трёх стёкол 4 мм на рамках по 12 мм с осушенным воздухом. Остальные требования стандарта собраны на странице ГОСТ 24866-2014 на стеклопакеты.
Марка стекла, покрытие и газ в формуле стеклопакета
Буквы в формуле стеклопакета уточняют, из какого стекла он собран и чем заполнена камера. Сочетание 4М1 значит стекло 4 мм марки М1; буква И перед толщиной — стекло с мягким низкоэмиссионным покрытием, поэтому 4-16-И4 — однокамерный энергосберегающий стеклопакет с покрытием на внутреннем стекле. Символы Ar и Kr после ширины рамки показывают заполнение камеры аргоном или криптоном, отсутствие букв — осушенный воздух. Триплекс записывают через точку: 4.4 — два стекла по 4 мм, склеенные плёнкой, что добавляет формуле около 8 мм стекла. Какие стёкла ставят в пакет и зачем, разобрано на странице стекло для стеклопакетов.
Дистанционная рамка стеклопакета: ширина 8–36 мм

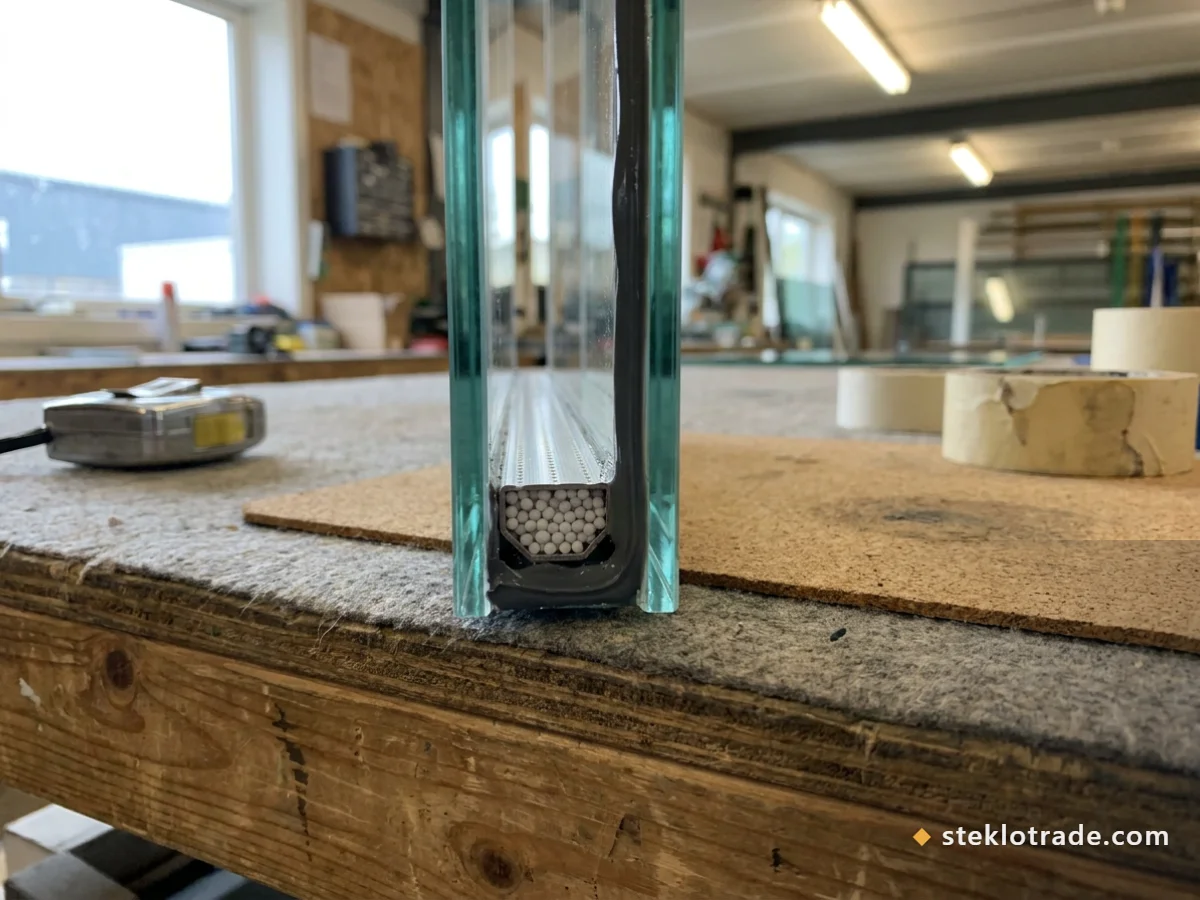

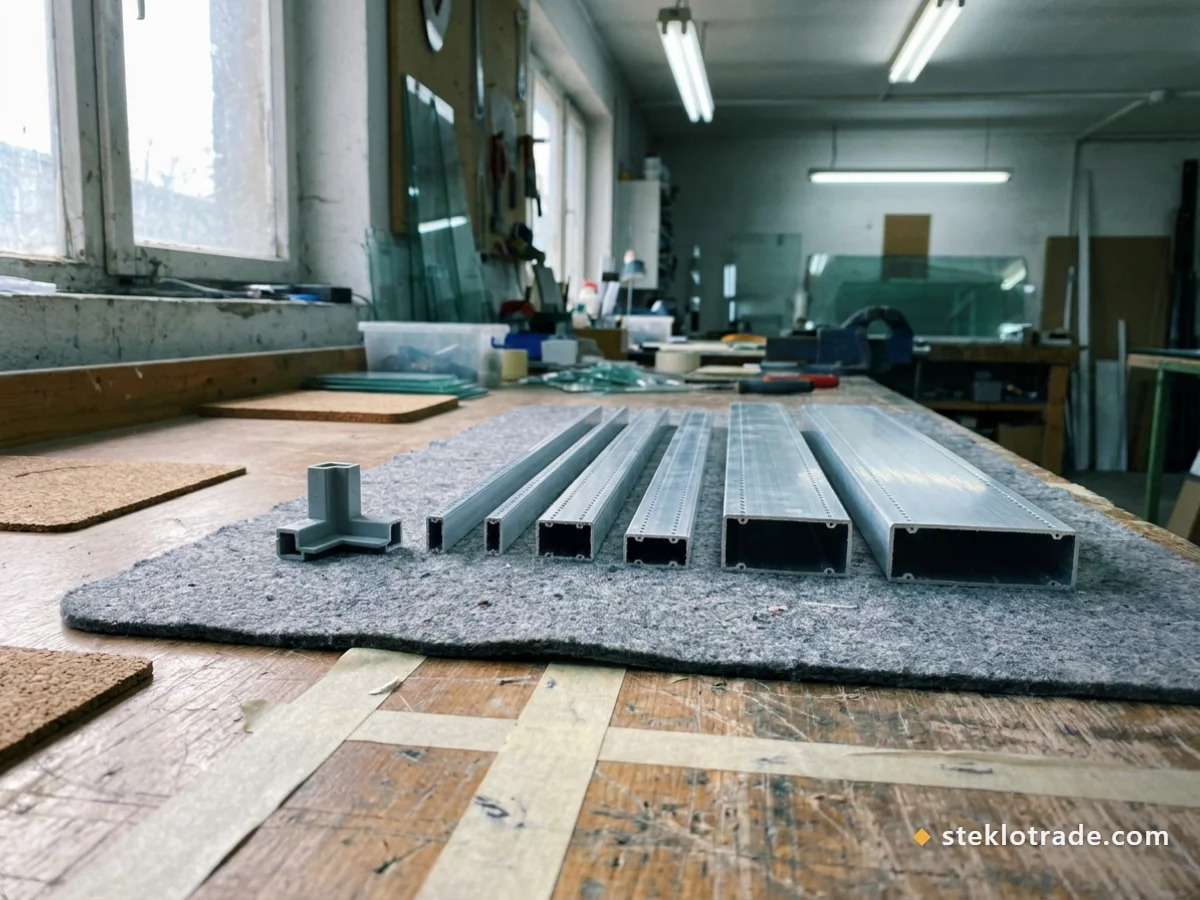

Дистанционная рамка стеклопакета — полый профиль по периметру между стёклами, внутри которого находится влагопоглотитель; её ширина в формуле и есть ширина камеры. ГОСТ 24866-2014 допускает рамки шириной от 8 до 36 мм для стеклопакетов наружного остекления и от 6 до 36 мм для внутреннего. Стеклотрейд собирает стеклопакеты на рамках 8, 10, 12, 14, 16, 20 и 24 мм — этот ряд и определяет, какую толщину пакета можно получить. Отдельно дистанционную рамку мы не продаём: рамка — часть изделия, которое изготавливаем целиком.
Формулы однокамерного стеклопакета
Формула однокамерного стеклопакета состоит из трёх чисел: наружное стекло, рамка, внутреннее стекло. В ходовых однокамерных формулах меняется ширина рамки, а стекло чаще остаётся 4 мм; энергосберегающий вариант отличается только буквой И у внутреннего стекла. Самая частая формула однокамерного стеклопакета — 4-16-4, её разбирает страница стеклопакет 24 мм.
| Формула | Толщина | Цена, ₽/м² |
|---|---|---|
| 4-12-4 | 20 мм | по калькулятору |
| 4-16-4 | 24 мм | от 4170 |
| 4-16-И4 | 24 мм | от 4890 |
Формулы двухкамерного стеклопакета
Формула двухкамерного стеклопакета содержит три толщины стекла и две ширины рамки. Симметричная формула 4-10-4-10-4 — стандарт для пластиковых окон, 4-14-4-14-4 даёт более широкие камеры, асимметричные 6-10-4-10-4 и 6-12-4-10-4 ставят наружу стекло 6 мм против уличного шума, а формула с триплексом 4.4-16-4-14-4.4 защищает от удара и выходит толщиной около 51 мм. Свойства изделия — на странице двухкамерный стеклопакет.
| Формула | Толщина | Цена, ₽/м² |
|---|---|---|
| 4-10-4-10-4 | 32 мм | от 4880 |
| 4-14-4-14-4 | 40 мм | от 4990 |
| 6-10-4-10-4 | 34 мм | от 5600 |
| 6-12-4-10-4 | 36 мм | от 5630 |
| 4-12-4-12-И4 | 36 мм | от 5650 |
| 4.4-16-4-14-4.4 | ≈51 мм | от 7000 |
Как узнать формулу своего стеклопакета
Формулу стоящего в окне стеклопакета чаще всего можно прочитать на дистанционной рамке: производители печатают её вместе с датой и номером партии. Если надписи нет, формулу стеклопакета собирают из замеров: число стёкол видно по отражениям, толщину пакета меряют штангенциркулем, а ширину камер получают вычитанием стёкол. Для заявки на новый стеклопакет нужны формула, ширина и высота стеклянной части и количество — предельный габарит изделия указан на странице размеры стеклопакета.
Точный расчёт по вашим размерам
Калькулятор цены стеклопакета по формуле
Калькулятор считает стоимость стеклопакета по нашей производственной формуле: стекло + дистанционная рамка по периметру + сборка и герметизация. Выберите тип, размеры и стёкла — цена пересчитывается мгновенно.
Расчёт предварительный. Точную цену с учётом форматов и доставки подтвердит менеджер по письменной заявке на info@steklotrade.com. Доставка по Москве, Московской области и ближайшим регионам.
Частые вопросы о формуле стеклопакета
Как расшифровать формулу стеклопакета 4-16-4?
Формула стеклопакета 4-16-4 означает: наружное стекло 4 мм, дистанционная рамка 16 мм, внутреннее стекло 4 мм. Это однокамерный стеклопакет толщиной 24 мм — сумма чисел формулы; одна рамка — одна камера.
Что значит 4М1 в формуле стеклопакета?
4М1 в формуле стеклопакета — стекло толщиной 4 мм марки М1 по ГОСТ 111-2014: стандарт делит листовое стекло на марки М0, М1, М4 и М7, и у М0 и М1 самые строгие требования к оптическим искажениям. В бытовой записи марку часто опускают и пишут просто 4-16-4.
Как записывается формула двухкамерного стеклопакета?
Формула двухкамерного стеклопакета содержит пять чисел: три толщины стекла и две ширины рамки, например 4-10-4-10-4 (толщина 32 мм) или 4-14-4-14-4 (40 мм). Если числа разные, как в 6-12-4-10-4, первым пишут наружное стекло.
Что означает буква И в формуле стеклопакета?
Буква И в формуле стеклопакета отмечает стекло с низкоэмиссионным покрытием, энергосберегающее i-стекло. Запись 4-16-И4 — однокамерный стеклопакет, у которого внутреннее стекло энергосберегающее; у Стеклотрейд такой пакет стоит от 4890 ₽/м².
Какой ширины бывает дистанционная рамка стеклопакета?
По ГОСТ 24866-2014 ширина дистанционной рамки стеклопакета для наружного остекления — от 8 до 36 мм, для внутреннего — от 6 до 36 мм. Стеклотрейд собирает стеклопакеты на рамках 8, 10, 12, 14, 16, 20 и 24 мм; рамку отдельно не продаёт.
Какой стороной ставить стеклопакет?
Стеклопакет ставят так, как записана его формула: первым в формуле стеклопакета указано наружное стекло (ГОСТ 24866-2014, п. 3.6). У симметричного стеклопакета 4-16-4 разницы нет; у асимметричного 6-12-4-10-4 стекло 6 мм ставят наружу, а у энергосберегающего 4-16-И4 стекло с покрытием должно быть внутренним — покрытием в камеру.
