ГОСТ 30826-2014 на многослойное стекло

Область применения ГОСТ 30826-2014

ГОСТ 30826-2014 (раздел 1) распространяется на многослойное стекло, в том числе моллированное, для безопасного остекления транспортных средств и светопрозрачных строительных конструкций: стеклопакетов, структурного, наклонного и горизонтального остекления, оконных и дверных блоков, витрин, полов, — а также для защиты жизни человека и материальных ценностей. ГОСТ 30826-2014 соответствует ISO 12543-5:2011 в части обработки кромки и ISO 12543-6:2011 в части пороков внешнего вида, степень соответствия — неэквивалентная (NEQ).

Стёкла и плёнки для многослойного стекла

Для многослойного стекла ГОСТ 30826-2014 допускает стёкла из таблицы 1 и плёнки из п. 5.2.1: поливинилбутиральную плёнку (PVB) по ГОСТ 9438, термореактивную плёнку на основе этиленвинилацетата (EVA) и другие полимерные и силикатные материалы. Если в многослойном стекле для наружного остекления стоит неупрочнённое стекло, коэффициент поглощения солнечного излучения не должен превышать 45 % (п. 5.2.3).

Таблица 1 ГОСТ 30826-2014 перечисляет стёкла для многослойного стекла с буквенными обозначениями: листовое бесцветное (ГОСТ 111, М0 и М1), узорчатое (ГОСТ 5533, У), армированное (ГОСТ 7481, Ау и Ап), окрашенное в массе (ГОСТ 32997, Т0 и Т1), с лакокрасочным покрытием (ГОСТ 32559, Л), закалённое (ГОСТ 30698, З), термоупрочнённое (ГОСТ 33087, ТП), с солнцезащитным (С) и низкоэмиссионным (К, И) покрытием и матированное (ГОСТ 32360, МТ).

Условное обозначение многослойного стекла

Условное обозначение многослойного стекла по п. 4.11 ГОСТ 30826-2014 состоит из слов «многослойное стекло», класса защиты, длины, ширины, номинальной толщины и номера стандарта; вместо толщины допускается формула. Пример из стандарта: «многослойное стекло Р3А - 1700х900х9,14 - ГОСТ 30826-2014» — ударостойкое стекло формулы 4-1,14-4. Формула многослойного стекла по п. 3.11 перечисляет виды и толщины стёкол и толщины промежуточных слоёв и читается от наружного стекла к внутреннему: «4-0,76-4-0,76-4» — три стекла по 4 мм и две плёнки по 0,76 мм.

Допуски толщины многослойного стекла

Номинальную толщину многослойного стекла и состав слоёв устанавливают в договоре, а предельные отклонения толщины ГОСТ 30826-2014 задаёт таблицей 3 — чем толще многослойное стекло, тем шире допуск.

Таблица 3 ГОСТ 30826-2014.

Допуски размеров и диагоналей

Допуски длины и ширины многослойного стекла по таблице 4 ГОСТ 30826-2014 зависят от стороны, толщины пакета и толщины листов в нём. Разность диагоналей прямоугольного многослойного стекла — не больше 3 мм при диагонали до 1500 мм, 4 мм — до 2500 мм и 5 мм — свыше (таблица 6); отклонение от плоскостности листов без термообработки — не больше 0,001 длины стороны (п. 4.8).

Таблица 4 ГОСТ 30826-2014, допуски в миллиметрах.

Пороки внешнего вида многослойного стекла

Пузыри в склеивающем слое и отлипы в многослойном стекле по ГОСТ 30826-2014 не допускаются вовсе (примечания к таблицам 7 и 8), как и трещины, посечки (п. 5.1.1.4) и грубые царапины (таблица 8); точечные пороки меньше 0,5 мм не нормируются, крупнее 3 мм — запрещены (таблица 7), линейные пороки длиннее 30 мм — тоже (таблица 8). В краевой зоне допускается усадка плёнки до 3 мм (п. 5.1.1.3), а сама краевая зона, если в договоре не указано иное, — не шире 15 мм для стёкол до 5 м² и 20 мм для более крупных (примечание к п. 5.1.1.3). Оптические искажения при просмотре экрана «кирпичная стена» под углом до 30° не допускаются, кроме многослойного стекла с узорчатым, армированным, матированным, моллированным стеклом или стеклом с лаковым покрытием, а также со светопропусканием менее 30 % (п. 5.1.5).

Классы защиты многослойного стекла

Защитные функции многослойного стекла ГОСТ 30826-2014 перечисляет в таблице 2, а методы и нормы — в таблицах 9–17. Класс защиты подтверждают испытанием, и более высокий класс требует более тяжёлого испытания.

Таблица 2 ГОСТ 30826-2014.

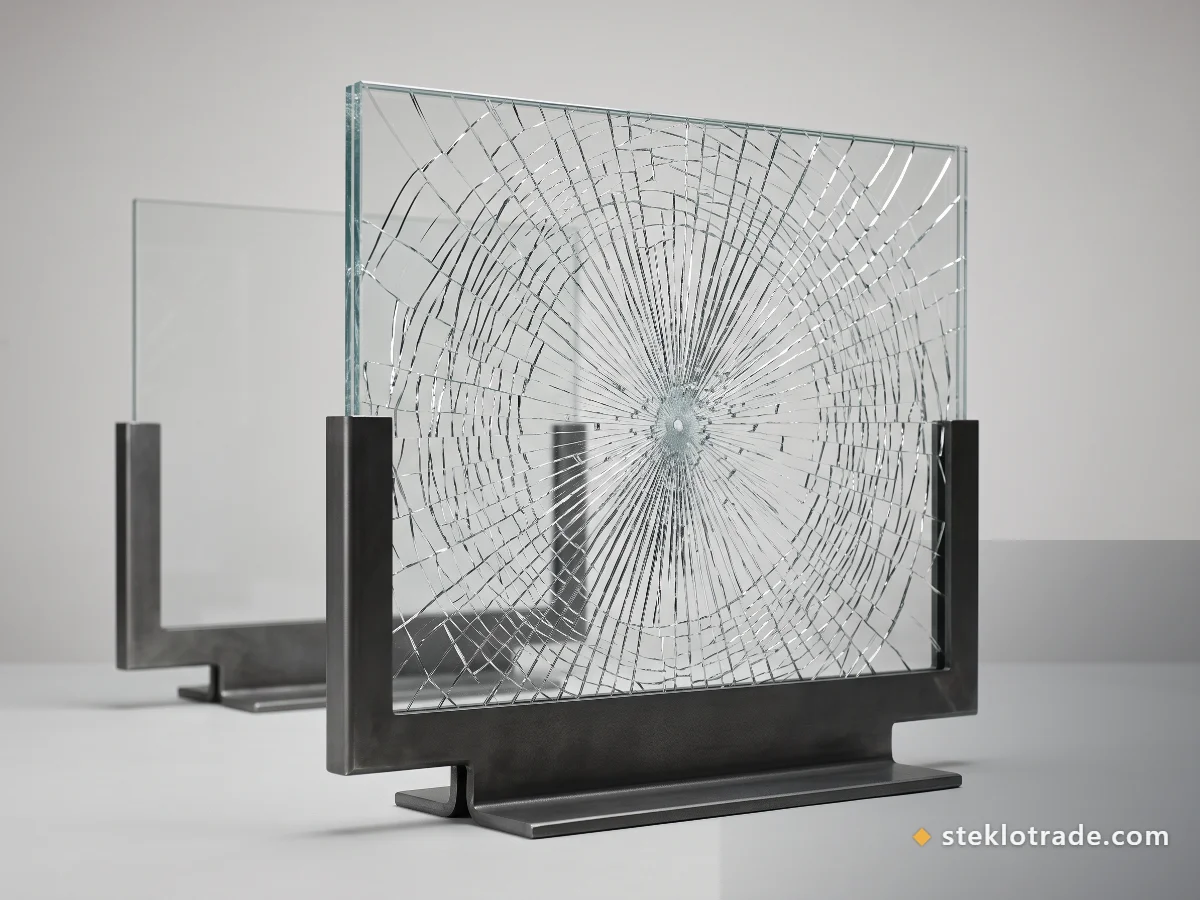

Испытание мешком и шаром

Класс безопасности многослойного стекла при эксплуатации определяют мешком массой 45 кг, а ударостойкость — стальным шаром 4,11 кг, сброшенным три раза; для взломостойкости Р6В–Р8В по таблице 12 стекло бьют топором и молотком массой 2,0 кг — от 30 до 50, от 50 до 70 и свыше 70 ударов.

Таблицы 9 и 11 ГОСТ 30826-2014.

Кромка многослойного стекла

Кромки многослойного стекла по п. 4.13.1 ГОСТ 30826-2014 могут быть обработанными или необработанными, рекомендуется шлифованная кромка, а у закалённого стекла кромку обрабатывают до закалки; вид края указывают в договоре. Стеклотрейд полирует кромку триплекса, а торцы по п. 4.13.2 стандарт разрешает дополнительно защищать герметизирующим материалом.

Маркировка многослойного стекла

Защитное многослойное стекло конечного размера по п. 5.3 ГОСТ 30826-2014 маркируют в углу рабочей зоны: наименование или товарный знак изготовителя и класс защиты. Многослойное стекло, которое пойдёт в дальнейшую переработку, как правило, не маркируют.

Хранение многослойного стекла по ГОСТ 30826-2014

Хранить многослойное стекло ГОСТ 30826-2014 предписывает в закрытых сухих отапливаемых помещениях, в распакованном виде, вертикально под углом 5–15° на подставках с амортизирующим покрытием, без прямого солнца и влаги (раздел 10). При монтаже многослойного стекла нельзя бить по торцу, опирать стекло на угол или кромку, протирать жёсткой тканью и допускать резкие перепады температур (п. 11.2).
